Nom De Marque:	SJK
Nombre De Pièces:	Des produits de la catégorie 3
Prix:	negotiable
Détails De L'emballage:	3 pièces par bobine
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

SGS, RoHS, REACH

Model:

7X Series SMD TCXO / VC-TCXO

Frequency range:

10~52MHz

Supply voltage:

1.8V~3.3V

Frequency stability:

±0.5ppm~±1.0ppm

Size:

2.0*1.6*0.75mm

Applications:

GPS,Mobile Phones,Wearable Electronics,IoT and more

Capacité d'approvisionnement:

70 pièces/m2

Mettre en évidence:

32Ossillateurs de cristal SMD TCXO de 0

000 MHz

Opérateur de détection de la température

Description du produit

SMD 2016 Oscillateurs à cristal TCXO / VC-TCXO avec sortie sinusoïdale écrêtée 26-52MHz pour GPS

Caractéristiques

Fréquence de sortie de 10MHz à 52MHz

Taille 2016, TCXO / VC-TCXO SMD de 0,75 mm de haut

Fonctionnement à basse tension et faible bruit de phase

Stabilité en température : ±0,5 ppm

VC-TCXO disponible

Montage automatique et soudure par refusion

Applications : Smartphones, appareils portables, IoT, GPS, WLAN, et plus encore

Conforme RoHS et sans plomb

Spécifications

Type		Série 7X TCXO / VC-TCXO SMD
Type de sortie		Onde sinusoïdale écrêtée
Charge de sortie		10kΩ//10pF
Tension d'alimentation		1,8~3,3V
Plage de fréquences		10~52MHz
Courant d'alimentation		2,0mA Max.
Niveau de sortie		0,8Vp-p Min.
Stabilité de la fréquence	Tolérance	±2,0 ppm Max. (Après 2 refusions)
	vs Température	±0,5 ppm
	vs Tension d'alimentation	±0,2 ppm Max. (Vcc±5%)	±0,2 ppm Max. (Vcc±5%)
	vs Charge	±0,2 ppm Max. (Variation de charge±10%)
	vs Vieillissement	±1 ppm Max./an
Plage de contrôle automatique de la fréquence (AFC)		±7ppm~±16ppm (1,4±1V)
Temps de démarrage		2ms Max.
Température de fonctionnement		-30~+85℃
Bruit de phase @19.2MHz	100Hz	-115dBc/Hz
	1kHz	-135dBc/Hz
	10kHz	-148dBc/Hz
Unité d'emballage		3000 pièces/bobine

Dimensions [mm]

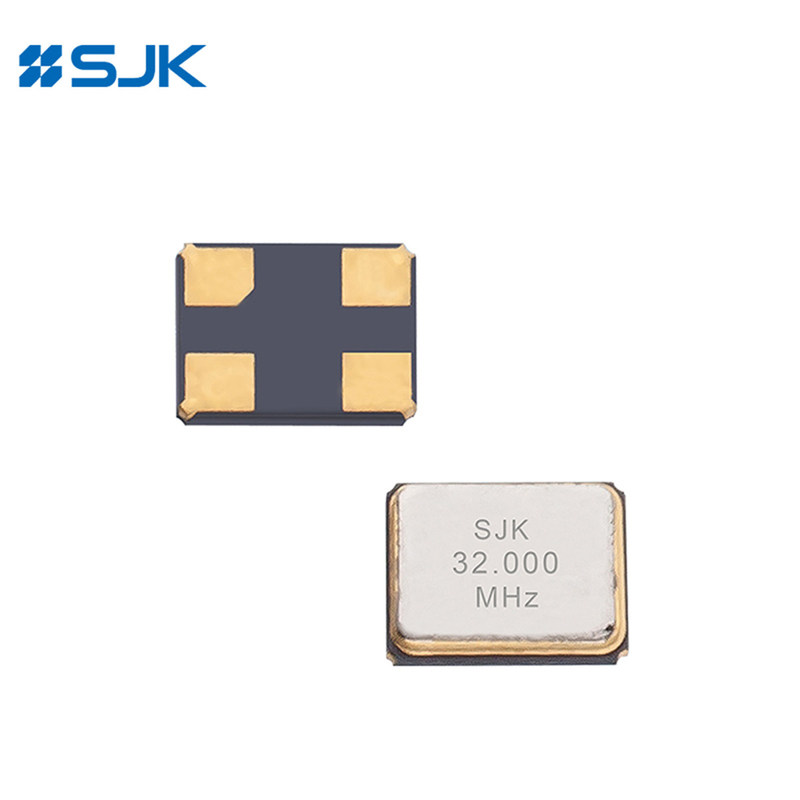

Les oscillateurs à cristaux SMD TCXO 0

Les oscillateurs à cristaux SMD TCXO 1 +86-755-88352869

Les oscillateurs à cristaux SMD TCXO 2 rita@q-crystal.com
