Name: Caractéristiques de l'oscillateur programmable SJK8009 SMD 5032 MEMS industriel LVCMOS 133.3000MHz
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 5032 MEMS 8009 133,3000 MHz
Price: 0.35 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SMD 5032 MEMS 8009 133,3000 MHz
Nombre De Pièces:	3 000 pièces
Prix:	$0.35 - $0.50/pieces

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Spécification:

± 20 ppm à ± 50 ppm, ou spécifier/-40 à + 85°C

Type d'emballage:

1000/reel

Application du projet:

Produits industriels

Série:

8009

Caractéristiques:

Oscillateur programmable

Taille / dimension:

5.0x3,2 mm

Définition:

Oscillateur de Mems

Mettre en évidence:

133Oscillateur MEMS de.3000 MHz

L'oscillateur industriel LVCMOS MEMS

L'oscillateur SMD 5032 MEMS

Description du produit

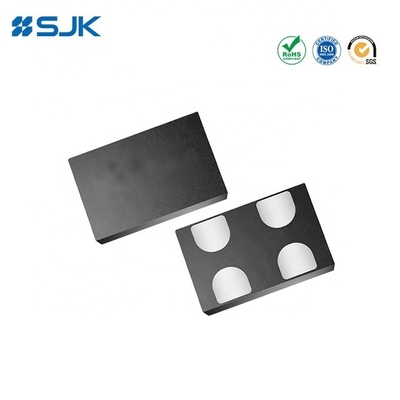

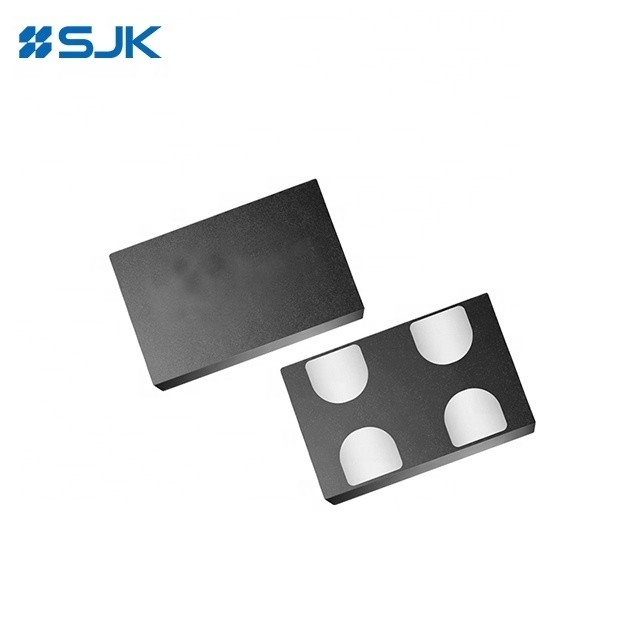

Caractéristiques de l'oscillateur programmable SJK8009 SMD 5032 MEMS industriel LVCMOS 133.3000MHz 0

SJK8009 Oscillateur programmable

Modèle: oscillateur programmable MEMS à basse puissance MHz de la série SJK8009

La fréquence est de 110 à 137 MHz. Type de sortie: LVCMOS/HCMOS.6, 2,5x2.0, 3,2 x 2.5, 5,0 x 3.2, 7.0x5.0 mm Applications: Ethernet, USB, électronique médicale, centre de données, audio et vidéo, etc.

Spécifications et dimensions

Caractéristiques de l'oscillateur programmable MEMS à basse puissance MHz de la série SJK8009

Plage de fréquences de 110 MHz à 137 MHz

Excellente stabilité de fréquence aussi basse que ± 20 ppm

Faible consommation électrique de 4,9 mA à 1,8 V

Mode veille pour une durée de vie plus longue de la batterie

Temps de démarrage rapide de 5 ms

Type de sortie LVCMOS/HCMOS

Taille avec 2,0 x 1.6, 2,5 fois 2.0, 3,2 fois 2.55,0 fois 3.2, 7,0 × 5,0 mm × mm

Montage automatique et soudage par reflux

Applications: DSC, Ethernet, USB, SATA, IP Cam, électronique médicale, audio et vidéo, centre de données, etc.

Conforme à la réglementation RoHS / exempt de Pb

Spécifications électroniques de l'oscillateur programmable MEMS à basse puissance MHz de la série SJK8009

Article/type	SJK8009
Type de sortie	Le système d'exploitation de l'équipement doit être conforme à la présente directive.
Plage de fréquences	110 à 137 MHz
Voltage d'alimentation	10,8 V à 3,3 V
Stabilité de fréquence	± 20 ppm à ± 50 ppm, ou spécifier
Consommation actuelle	7.5mA au maximum.
Courant de veille	4.3 mA au maximum.
Courant de désactivation OE	4.2 mA au maximum.
Température de fonctionnement	-40 à +85°C
Cycle de travail	45 à 55%
Temps de montée et de chute	2.5ns au maximum.
Le niveau de tension doit être supérieur ou égal au niveau de la tension de l'appareil.	10%Vcc /90%Vcc
Le débit d'air doit être supérieur ou égal à:	30%Vcc /70%Vcc
Impédance d'entrée-pull-up	150KΩ Max. (Pin1 logique haut)
Impédance d'entrée-pull-up	2 MΩ Min. (Pin1 logique bas)
Temps de démarrage	5 secondes au maximum.
Activer/désactiver le temps	122 pouces au maximum.
Le temps de reprise	5 secondes au maximum.
Jitter de période RMS	4pS au maximum.
Jitter de période de pic à pic	30 pS au maximum.
Jitter de phase RMS (12KHz à 20MHz)	2pS au maximum.
Température de stockage	-60 à + 150°C

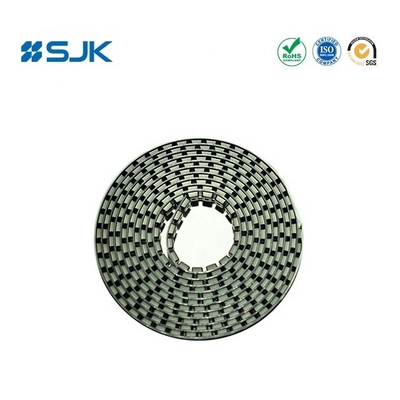

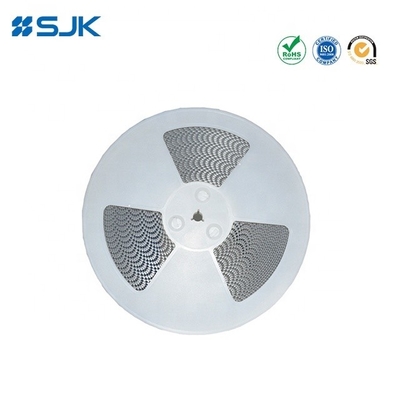

Unité d'emballage	2016 /2520 /3225: 3000 pièces par rouleau 5032 /7050: 1000 pièces par rouleau

Fonctions et dimensions des broches:

REMARQUE: Les spécifications sont sujettes à changement sans préavis. S'il vous plaît confirmer avec notre ingénieur de vente pour le fichier PDF.
