Name: L'oscillateur programmable MEMS SJK8008 SMD 3225 LVCMOS/HCMOS 14.7456MHz 15pF Oscillateur à cristaux
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 3225 MEMS 8008 à 14,7456 MHz
Price: 0.35 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SMD 3225 MEMS 8008 à 14,7456 MHz
Nombre De Pièces:	3 000 pièces
Prix:	$0.35 - $0.55/pieces

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Spécification:

140,7456 MHz/± 20 ppm/-40 ~ + 85 °C

Type d'emballage:

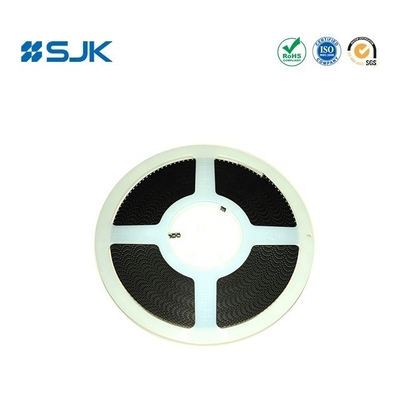

Le rouleau

Application du projet:

Produits industriels

Série:

8008

Caractéristiques:

Oscillateur programmable

Taille / dimension:

2.0x1.6, 2,5 x 2.0, 3,2 x 2.5, 5,0 x 3.2, 7,0 x 5,0 mm

Définition:

Oscillateur programmable MEMS

Mettre en évidence:

15PF Oscillateur programmable MEMS

14.7456MHz MEMS Oscillateur programmable

L'oscillateur de cristal 15pF

Description du produit

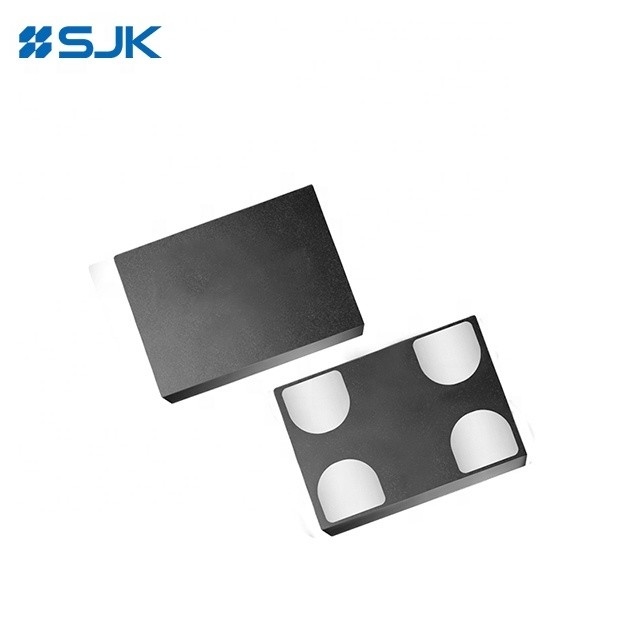

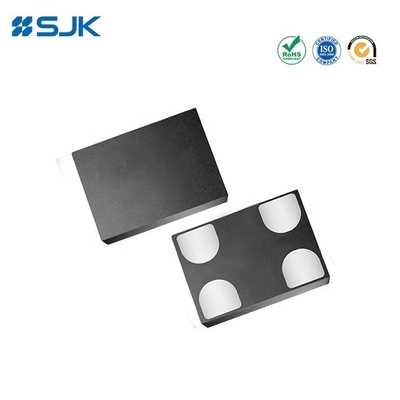

L'oscillateur programmable MEMS SJK8008 SMD 3225 LVCMOS/HCMOS 14.7456MHz 15pF Oscillateur à cristaux 0

SJK8008 Oscillateur programmable

Modèle: oscillateur programmable MEMS à basse puissance MHz de la série SJK8008
Plage de fréquences: 1 à 110 MHz
Type de sortie: LVCMOS/HCMOS
Voltage d'alimentation: 1,8 V à 3,3 V
Stabilité de fréquence: ± 20 ppm
Taille: 2,0x1.6, 2,5x2.0, 3,2 x 2.5, 5,0 x 3.2, 7,0 x 5,0 mm
Applications: Ethernet, USB, électronique médicale, centre de données, audio et vidéo, etc.

Spécifications et dimensions

Caractéristiques de l'oscillateur programmable MEMS à basse puissance MHz de la série SJK8008

Plage de fréquences de 1 MHz à 110 MHz

Excellente stabilité de fréquence aussi basse que ± 20 ppm

Faible consommation d'énergie de 3,5 mA à 1,8 V

Mode veille pour une durée de vie plus longue de la batterie

Temps de démarrage rapide de 5 ms

Type de sortie LVCMOS/HCMOS

Taille avec 2,0 x 1.6, 2,5 fois 2.0, 3,2 fois 2.55,0 fois 3.2, 7,0 × 5,0 mm × mm

Montage automatique et soudage par reflux

Applications: DSC, Ethernet, USB, SATA, IP Cam, électronique médicale, audio et vidéo, centre de données, etc.

Conforme à la réglementation RoHS / exempt de Pb

Spécifications électroniques de l'oscillateur programmable MEMS à basse puissance MHz de la série SJK8008

Article/type	SJK8008
Type de sortie	Le système d'exploitation de l'équipement doit être conforme à la présente directive.
Plage de fréquences	1 à 110 MHz
Voltage d'alimentation	10,8 V à 3,3 V
Stabilité de fréquence	± 20 ppm à ± 50 ppm, ou spécifier
Consommation actuelle	4.5mA au maximum.
Courant de veille	4.3 mA au maximum.
Courant de désactivation OE	4.2 mA au maximum.
Température de fonctionnement	-40 à +85°C
Cycle de travail	45 à 55%
Temps de montée et de chute	2.5ns au maximum.
Le niveau de tension doit être supérieur ou égal au niveau de la tension de l'appareil.	10%Vcc /90%Vcc
Le débit d'air doit être supérieur ou égal à:	30%Vcc /70%Vcc
Impédance d'entrée-pull-up	150KΩ Max. (Pin1 logique haut)
Impédance d'entrée-pull-up	2 MΩ Min. (Pin1 logique bas)
Temps de démarrage	5 secondes au maximum.
Activer/désactiver le temps	130 ans au maximum.
Le temps de reprise	5 secondes au maximum.
Jitter de période RMS	3pS au maximum.
Jitter de période de pic à pic	30 pS au maximum.
Jitter de phase RMS (12KHz à 20MHz)	2pS au maximum.
Température de stockage	-60 à + 150°C
Unité d'emballage	2016 /2520 /3225: 3000 pièces par rouleau 5032 /7050: 1000 pièces par rouleau

Fonctions et dimensions des broches:

REMARQUE: Les spécifications sont sujettes à changement sans préavis. S'il vous plaît confirmer avec notre ingénieur de vente pour le fichier PDF.
