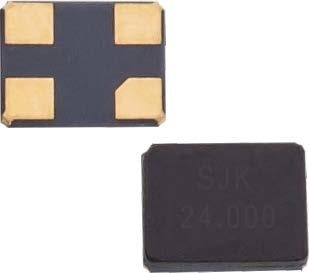

Résonateur de cristal de quartz en verre 7Z

Informations détaillées

Description du produit

Informations détaillées

Le type:

7Z Cristal SMD scellé en verre

Plage de fréquences:

12 à 64 MHz

Commande de sur-ton:

Le secteur privé

Taille:

2.5u00d72.0u00d70.75mm

UNITÉ DE EMBALLAGE:

3000 pièces par bobine

Applications:

Télécommunications, PC, DVC, DSC, etc.

Mettre en évidence:

Résonateur de cristal de quartz de 12 MHz

Résonateur de cristal de quartz 64 MHz

Résonateur OEM de 4 MHz

Description du produit

Spécifications et dimensions

Caractéristiques

Résonateur de cristal SMD miniature et léger de taille 2520 avec un profil bas de 0,75 mm

Large plage de fréquences allant de 12 MHz à 64 MHz

Excellente résistance à la chaleur.

Haute précision et fiabilité

Montage automatique et soudage par reflux

Applications: télécommunications, appareils grand public, DVC, PC, DSC, applications automobiles, etc.

Conforme à la directive RoHS

Les spécifications

Le type	7Z Cristal SMD scellé en verre
Plage de fréquences	12 à 13 MHz	13 à 20 MHz	20 à 27 MHz	27 à 64 MHz
Commande de sur-tone	Le secteur privé
Capacité de charge	8pF, 10pF, 12pF, ou spécifier
Niveau du lecteur	1 à 50 μW maximum (10 μW typique)
Tolérance à la fréquence	± 10 ppm, ± 20 ppm, ou spécifier
Résistance en série	200Ω au maximum.	150Ω au maximum.	80Ω au maximum.	60Ω au maximum.
Capacité de dérivation	5 pF au maximum.
Température de fonctionnement	-20°C à +70°C, -40°C à +85°C, ou spécifier
Température de stockage	-55 à +125°C
Vieillissement (à 25°C)	± 3 ppm/an au maximum.
Unité d'emballage	3000 pièces par bobine

Les dimensions [mm]

Résonateur de cristal de quartz en verre 7Z 0

Produits

- Liste des résonateurs de cristal
- Liste des oscillateurs cristallins
- Liste des filtres à cristaux
- Liste des dispositifs céramiques
- Liste des appareils de vue
- Liste des oscillateurs MEMS

Les résultats

- Tests de fiabilité
- Informations sur les produits verts
- La bande et le rouleau
- Des certificats
- Graphique de flux
- Politique de qualité

Qualité

À propos de SJK

- Profil de l'entreprise
- Histoire et honneurs
- Je suis SJK.

Résonateur de cristal de quartz en verre 7Z 1 +86-755-88352869

Résonateur de cristal de quartz en verre 7Z 2 Les résultats de l'enquête sont publiés dans les pages suivantes:

OnLin

Skype

Balises:

Résonateur de cristal de quartz de 12 MHz

Résonateur de cristal de quartz 64 MHz

Résonateur OEM de 4 MHz

Produits connexes

vidéo

Unité de cristal de verre de haute précision de la série 6I SMD5032 8MHz à 54MHz Pour PC carte d'interface USB PDA DSC

Obtenez le meilleur prix

vidéo

Série 6P M49SMD Unité cristalline 7 x 4 mm Taille 6,7458 MHz à 50 MHz Pour les appareils industriels

Obtenez le meilleur prix

vidéo

Type de résonateur à basse fréquence de support de cristal UM-1

Obtenez le meilleur prix

vidéo

Unité de cristal SMD1210 à profil bas pour une plage de fréquences élevées de 26 MHz à 96 MHz pour appareil de système de communication sans fil

Obtenez le meilleur prix

vidéo

SMD2016 série 7F Unité cristalline de 16 MHz à 96 MHz pour de meilleures performances

Obtenez le meilleur prix

vidéo

Unité de cristal ultra miniature de la série 7Y SMD1612 24 MHz - 80 MHz pour les appareils de communication

Obtenez le meilleur prix

vidéo

Unité de cristal SMD2520 de la série 7E de 12 MHz à 96 MHz haute précision pour les communications sans fil

Obtenez le meilleur prix

vidéo

Unité de cristal de couture SMD3225 miniature et légère de la série 7U Stabilité à haute fréquence pour les applications à haute fréquence

Obtenez le meilleur prix

Résonateur de cristal

Série 6A, unité de cristal HC-49/U

Série 6B, unité cristalline HC-49S/SS

Série 6C, unité de cristal HC-49SMD/49SSMD

Unité de cristal de la série 6P HC-M49SMD

Série 6D, unité de cristal UM-1

Série 6Z, unité cristalline de type cylindre

Série 7S, unité de cristal de couture SMD 1210

Série 7Y, unité de cristal de couture SMD 1612

Série 7F, unité de cristal de couture SMD 2016

Série 7E, unité de cristal de couture SMD 2520

Série 7U, unité de cristal de couture SMD 3225

Série 7I, unité de cristal de couture SMD 5032

Série 6G, unité de cristal de couture SMD 6035

Série 6F, unité de cristal de couture SMD 7050

Série 7Z, unité SMD 2520 en cristal de verre

Série 7V, unité SMD 3225 en cristal de verre

Série 6I, unité SMD 5032 en cristal de verre

Unité de cristal de verre SMD 6035

32Cristaux de fourchette de réglage de.768KHz

Série 7K, SMD 1610 Cristaux de fourchette de réglage

Série 7R, SMD 2012 Cristaux de fourchette de réglage

Série 7L, SMD 3215 cristal de fourchette de réglage

Série 7M, SMD 7015 Cristaux de fourchette de réglage

Série 6LC, SMD 8038 cristal de fourchette de réglage

Série 6LB, SMD 206B Cristal de fourchette de réglage

Série 6K6, cristal de fourche à réglage à 2*6 mm

Série 6K8, cristal de fourche à réglage 3*8 mm

Oscillateur à cristal

Série 8N, oscillateur à cristaux SMD 1612

L'oscillateur de cristal de la série 1N, SMD 2016

Série 2N, oscillateur à cristaux SMD 2520

Série 3N, oscillateur à cristaux SMD 3225

Série 7N, oscillateur à cristaux SMD 5032

Série 6N, oscillateur à cristaux SMD 7050

Série 9N, oscillateur à cristaux SMD 1490

Série 6MF, oscillateur à cristaux à grande taille à travers trou

Série 6MH, oscillateur à cristaux à demi-trous

Ossillateur différentiel

Série 3J, SMD 3225 LVPECL Oscillateur de sortie

Série 3D, oscillateur de sortie SMD 3225 LVDS

Série 3H, oscillateur de sortie SMD 3225 HCSL

Série 5J, SMD 5032 LVPECL Oscillateur de sortie

Série 5D, oscillateur de sortie SMD 5032 LVDS

Série 5H, oscillateur de sortie SMD 5032 HCSL

Série 7J, SMD 7050 LVPECL Oscillateur de sortie

Série 7B, oscillateur de sortie SMD 7050 LVDS

Série 7H, oscillateur de sortie SMD 7050 HCSL

Série 9J, SMD 1490 LVPECL Oscillateur de sortie

Série 9D, oscillateur de sortie SMD 1490 LVDS

OXO

Série 1X, SMD 9*7 Taille OCXO

Série 9X, SMD 14*9*5 Taille OCXO

Série 5X, SMD 25*22*11 Taille OCXO

Série 2X, OCXO à trous

Série 3X, trou à travers 20*20 OCXO

Série 9M, trou à travers 25*25*12 OCXO

Série 6X, trous 36*27*12 Taille OCXO

Les données relatives à l'équipement doivent être transmises à l'autorité compétente.

Série 7X, SMD 2016 TCXO / VC-TCXO

Série 7Q, SMD 2520 TCXO / VC-TCXO

Série 7T, SMD 3225 CMOS TCXO / VC-TCXO

Série 5T, SMD 5032 TCXO / VC-TCXO

Série 8T, SMD 7050 TCXO / VC-TCXO

Série 9T, SMD 1490 TCXO / VC-TCXO

Série 6T, TCXO / VC-TCXO à travers trou

La série 1T SMD 1612 TCXO/VC-TCXO

Série 8W SMD 3225 TCXO /VC-TCXO (onde sinusoïdale coupée)

Série 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Série 3S, SMD 3225 Sortie CMOS VCXO

Série 3P, SMD 3225 LVPECL Sortie VCXO

Série 5S, SMD 5032 Sortie CMOS VCXO

Série 5P, SMD 5032 LVPECL Sortie VCXO

Série 5V, SMD 5032 Sortie VCXO

Série 6S, SMD 7050 Sortie CMOS VCXO

Série 7P, SMD 7050 LVPECL Sortie VCXO

Série 6V, SMD 7050 sortie VCXO

Série 9S, SMD 1490 Sortie CMOS VCXO

Série 9P, SMD 1490 LVPECL Sortie VCXO

Série 9X, SMD 1495 Taille OCXO

Série 5X, SMD 252211 Taille OCXO

Série 9M, trou à travers 252512 OCXO

Série 6X, trous 362712 Taille OCXO
