Name: SMD 7.0*5.0 LVDS Différentiel d'oscillation de sortie avec ± 25 ppm -40~+85 100.000MHz
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7B
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SJK-7B
Nombre De Pièces:	1000 pièces
Prix:	negotiable
Détails De L'emballage:	1 Kpc par rouleau
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

L'oscillateur SMD de sortie LVDS de la série 7B

Fréquence de sortie:

10 à 1500 MHz

Voltage d'alimentation:

2.5V/3.3V

Type de sortie:

LVDS

Stabilité de fréquence:

± 25 ppm, ou spécifier

Taille:

7.0*5,0*1,45 mm

Applications:

Serveur, réseau SAN, réseau intelligent, accès haut débit, etc.

Capacité d'approvisionnement:

70 pièces/m2

Mettre en évidence:

7.0 x 5.0 Oscillateur différentiel

L'oscillateur différentiel de sortie LVDS

L'oscillateur de lvds 100 MHz

Description du produit

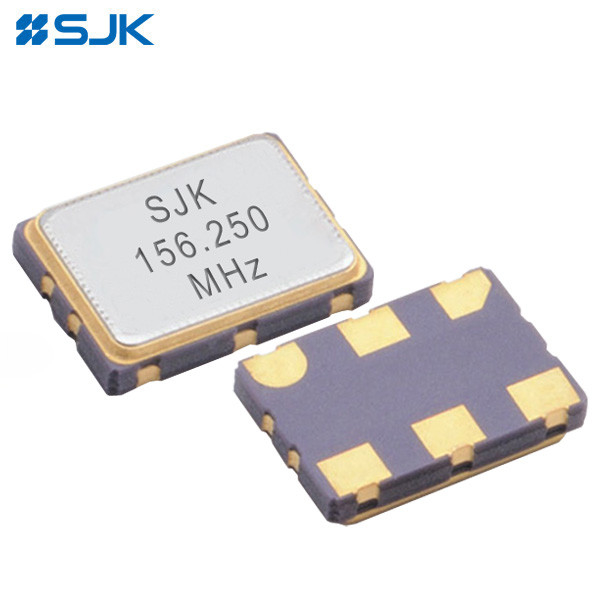

SMD 7.0*5.0 LVDS Différentiel d'oscillation de sortie avec ± 25 ppm -40~+85 100.000MHz

Caractéristiques

L'oscillateur de cristal à sortie différentielle (sortie LVDS)

L'oscillateur de cristal de sortie LVDS de 7,0 × 5,0 × 1,45 mm typique

Plage de fréquence de sortie de 10 MHz à 1500 MHz

Fonctionnement à basse tension d'alimentation: 2,5 V/3,3 V

Excellent bruit de basse phase et jitter

Fonction à 3 états disponible

Montage automatique et soudage par reflux

Applications: serveur, réseau SAN, accès haut débit, réseau intelligent, réseau Gigabit Ethernet, canal fibre, etc.

Conforme à la réglementation RoHS / sans Pb

Les spécifications

Le type	L'oscillateur SMD de sortie LVDS de la série 7B
Type de sortie	LVDS
Charge de sortie	100Ω
Voltage d'alimentation	2.5V/3.3V
Plage de fréquences	10 à 320 MHz	10 à 1500 MHz
Courant d'alimentation	65 mA au maximum.	50 mA au maximum.
Stabilité globale de la fréquence*	± 25 ppm, ± 50 ppm, ou spécifier
Température de fonctionnement	-40°C à +85°C, ou spécifier
Température de stockage	-55 à +125°C
Le niveau de tension doit être supérieur ou égal au niveau de la tension de l'appareil.	0.9V /1.6V
Temps de hausse (Tr) /de chute (Tf)	1.0ns Max.
Cycle de travail	45 à 55%
Temps de démarrage	2 secondes au maximum.	10 secondes au maximum.
Le bruit de phase (156,25 MHz) @1KHz	-130 dBc/Hz	-113 dBc/Hz
Jitter de phase (12KHz à 20MHz)	1 p.S. au maximum.
Vieillissement (à 25°C)	± 3 ppm/an au maximum.
Unité d'emballage	1000 pièces par bobine

* Comprenant la tolérance de fréquence à 25°C, les variations de température, les variations de tension d'alimentation, le vieillissement et les vibrations

Les dimensions [mm]

SMD 7.0*5.0 LVDS Différentiel d'oscillation de sortie avec ± 25 ppm -40~+85 100.000MHz 0

SMD 7.0*5.0 LVDS Différentiel d'oscillation de sortie avec ± 25 ppm -40~+85 100.000MHz 1 +86-755-88352869

SMD 7.0*5.0 LVDS Différentiel d'oscillation de sortie avec ± 25 ppm -40~+85 100.000MHz 2 Je vous en prie.
