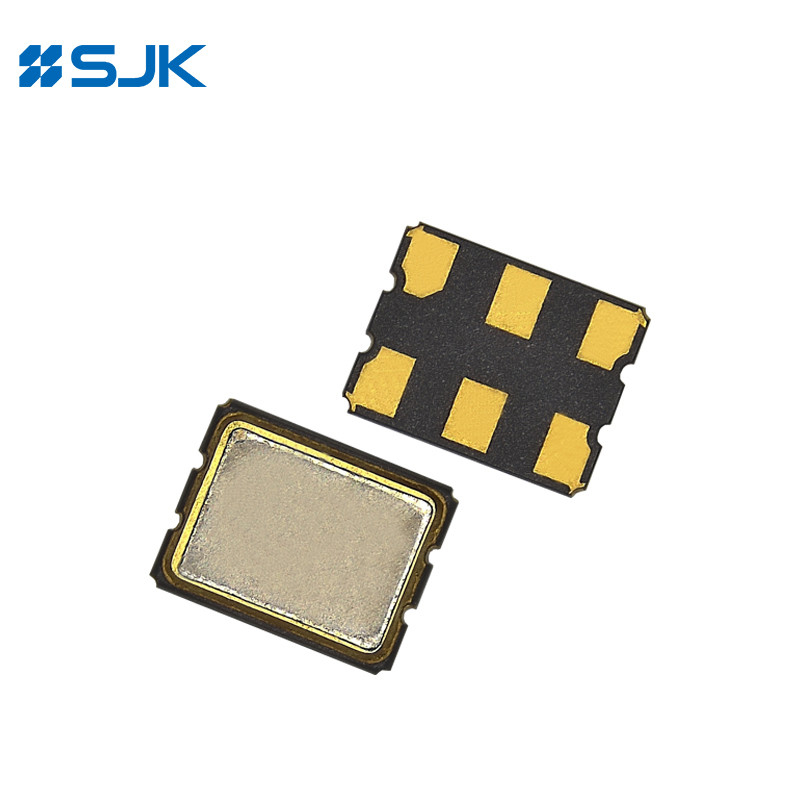

Name: SMD 7050 HCSL support de l'oscillateur 25~200MHz 3.3V Pour les applications de communication
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7H
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SJK-7H
Nombre De Pièces:	1000 pièces
Prix:	negotiable
Détails De L'emballage:	1 Kpc par rouleau
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

L'oscillateur SMD de sortie de la série 7H HCSL

Fréquence de sortie:

25 à 200 MHz

Voltage d'alimentation:

2.5V/3.3V

Type de sortie:

HCSL

Stabilité de fréquence:

± 25 ppm, ou spécifier

Taille:

7.0*5,0*1,3 mm

Applications:

Serveur, Gigabit Ethernet, réseau intelligent, FPGA, etc.

Capacité d'approvisionnement:

70 pièces/m2

Mettre en évidence:

Les oscillateurs différentiels SMD 7050

les oscillateurs différentiels 3

3 V

Description du produit

SMD 7050 HCSL support de l'oscillateur 25~200MHz 3.3V Pour les applications de communication

Caractéristiques

L'oscillateur de cristal à sortie différentielle (HCSL Output)

L'oscillateur de cristal de sortie HCSL de 7,0 × 5,0 × 1,45 mm est typique

Plage de fréquence de sortie de 25 MHz à 200 MHz

Fonctionnement à basse tension d'alimentation: 2,5 V/3,3 V

Excellent bruit de basse phase et jitter

Fonction à 3 états disponible

Montage automatique et soudage par reflux

Applications: serveur, réseau SAN, accès haut débit, réseau intelligent, réseau Gigabit Ethernet, canal fibre, etc.

Conforme à la réglementation RoHS / sans Pb

Les spécifications

Le type	L'oscillateur SMD de sortie de la série 7H HCSL
Type de sortie	HCSL
Charge de sortie	50Ω
Voltage d'alimentation	2.5V/3.3V
Plage de fréquences	25 à 200 MHz
Courant d'alimentation	30 mA au maximum.
Stabilité globale de la fréquence*	± 25 ppm, ± 50 ppm, ou spécifier
Température de fonctionnement	-40°C à +85°C, ou spécifier
Température de stockage	-55 à +125°C
Le niveau de tension doit être supérieur ou égal au niveau de la tension de l'appareil.	0mV /740mV
Temps de hausse (Tr) /de chute (Tf)	0.5ns au maximum.
Cycle de travail	45 à 55%
Temps de démarrage	10 secondes au maximum.
Bruit de phase (156,25 MHz) à 1 KHz	- 120 dBc/Hz
Jitter de phase (12KHz à 20MHz)	1 p.S. au maximum.
Vieillissement (à 25°C)	± 3 ppm/an au maximum.
Unité d'emballage	1000 pièces par bobine

*Y compris la tolérance de fréquence à 25°C, les variations de température, les variations de tension d'alimentation, le vieillissement et les vibrations

Les dimensions [mm]

SMD 7050 HCSL support de l'oscillateur 25~200MHz 3.3V Pour les applications de communication 0

SMD 7050 HCSL support de l'oscillateur 25~200MHz 3.3V Pour les applications de communication 1 +86-755-88352869

SMD 7050 HCSL support de l'oscillateur 25~200MHz 3.3V Pour les applications de communication 2 Je vous en prie.

Balises:

Les oscillateurs différentiels SMD 7050

les oscillateurs différentiels 3

3 V
