Name: VCXO 14 pin à taille réelle à travers trou avec sortie CMOS 3.3V ou 5V avec 20,4*13,1 mm
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-6RF
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SJK-6RF
Nombre De Pièces:	1000 pièces
Prix:	negotiable
Détails De L'emballage:	1 pièces/sac
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

Série 6RF (DIP VCXO en taille réelle)

Plage de fréquences:

1 à 80 MHz

Type de sortie:

CMOS

Voltage d'alimentation:

3.3V/5V

Taille:

21*13,1*5,3 mm

Applications:

Équipement d'essai, instruments électroniques, télécommunications, etc.

Capacité d'approvisionnement:

70 pièces/m2

Mettre en évidence:

À travers le circuit Hole vcxo

Circuit à 14 broches

L'oscillateur à cristaux de 5 V monté en surface

Description du produit

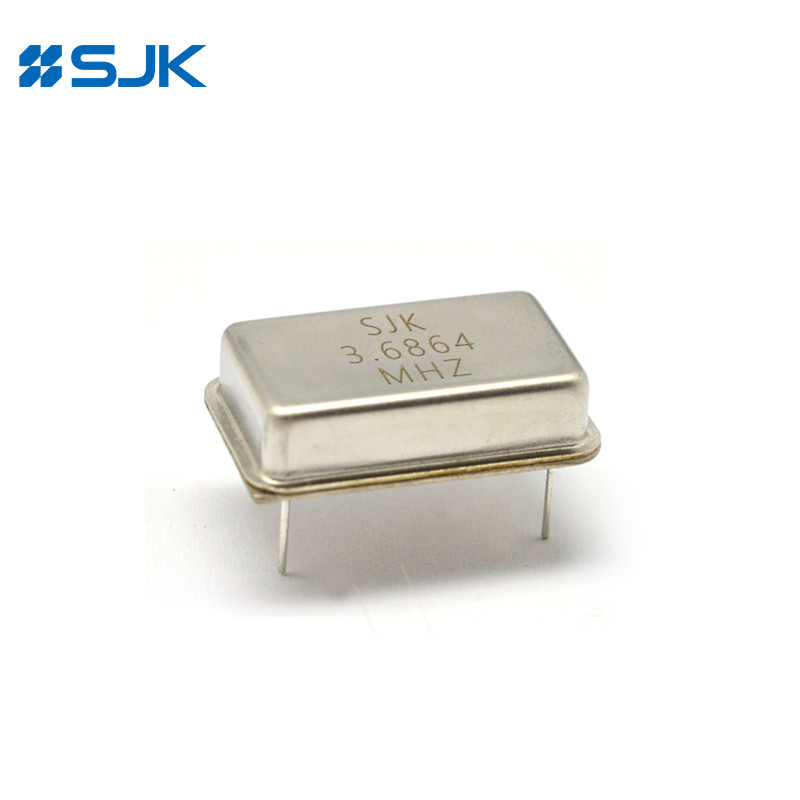

VCXO 14 pin à taille réelle à travers trou avec sortie CMOS 3.3V ou 5V avec 20,4*13,1 mm

Caractéristiques de la série 6RF 14Pin DIP VCXO

Tout en métal soudé

Caractéristique de haute précision couvrant une large plage de fréquences de 1 MHz à 80 MHz

Voltage de fonctionnement de 5V/3,3

Sortie CMOS

Fonction à 3 états

DIP à 14 broches (emballage de taille complète)

Applications: Télécommunications, communications mobiles, avionique, équipement d'essai, instruments électroniques, etc.

Conforme à la réglementation RoHS / sans Pb

Spécifications électriques de la série 6RF 14Pin DIP VCXO

Article/type		Série 6RF (DIP VCXO 14Pin à taille réelle)
Le paquet		Tout en métal, hermétiquement scellé, emballage en métal
Voltage d'alimentation		3.3V	5V
Plage de fréquences		1 à 80 MHz
Stabilité de fréquence		± 25 ppm, ± 50 ppm, ou spécifier
Température de fonctionnement		-20°C à +70°C, -40°C à +85°C, ou spécifier
Température de stockage		-55 à +125°C
Charge		15pF, ou spécifier
	Voltage Voh	3.0V Min.	4.5 V Min.
	Voltage	0.3V au maximum.	0.4V au maximum.
	Actuel	-4,0 mA	-8,0 mA
	Iol actuel	4.0 mA	8.0 mA
	Cycle de travail	40 à 60%
	Temps de montée/baisse	5 ans au maximum.
Contrôle de fréquence		Caractéristique de transfert positif
	Pullabilité	Pour le calcul de l'efficacité de l'eau, les données sont calculées à partir de l'échantillon.
	Voltage de commande	0.3Vdc à 3,0Vdc	0.5Vdc à 4,5Vdc
	Voltage central	1.65 Vcc	2.5 Vcc
	Linearité monotone	< ± 15%	< ± 15%
	Impédance d'entrée	50 000 ohms normalement
Courant d'alimentation		40 mA au maximum.	60 mA au maximum.
Type de sortie		CMOS
Unité d'emballage		100 pièces.

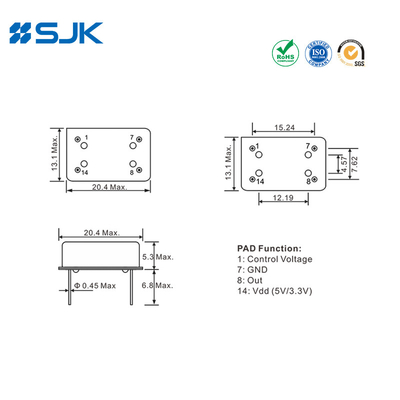

Les dimensions sont indiquées en mm

VCXO 14 pin à taille réelle à travers trou avec sortie CMOS 3.3V ou 5V avec 20,4*13,1 mm 0

VCXO 14 pin à taille réelle à travers trou avec sortie CMOS 3.3V ou 5V avec 20,4*13,1 mm 1 +86-755-88352869

VCXO 14 pin à taille réelle à travers trou avec sortie CMOS 3.3V ou 5V avec 20,4*13,1 mm 2 Je vous en prie.

Balises:

À travers le circuit Hole vcxo

Circuit à 14 broches

L'oscillateur à cristaux de 5 V monté en surface
