SMD 2520 TCXO / VC-TCXO Oscillateurs cristallins avec sortie d'onde sinusoïdale coupée

Nom De Marque:	SJK
Nombre De Pièces:	3 000 pièces
Prix:	negotiable
Détails De L'emballage:	3 pièces par bobine
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Nom de marque:

SJK

Certification:

SGS, RoHS, REACH

Modèle:

Le SMD de la série 7Q TCXO / VC-TCXO

Plage de fréquences:

10 à 52 MHz

Voltage d'alimentation:

10,8 V à 3,3 V

Stabilité de fréquence:

Pour les appareils de traitement des eaux usées:

Taille:

2.5*2,0*0,8 mm

Applications:

Téléphones mobiles, GPS, communications sans fil, IoT, etc.

Quantité de commande min:

3 000 pièces

Prix:

negotiable

Détails d'emballage:

3 pièces par bobine

Délai de livraison:

4 à 6 semaines

Conditions de paiement:

T/T

Capacité d'approvisionnement:

70 pièces/m2

Mettre en évidence:

L'oscillateur SMD 2520 tcxo

VC tcxo oscillateur

Tolérance de 1

Description du produit

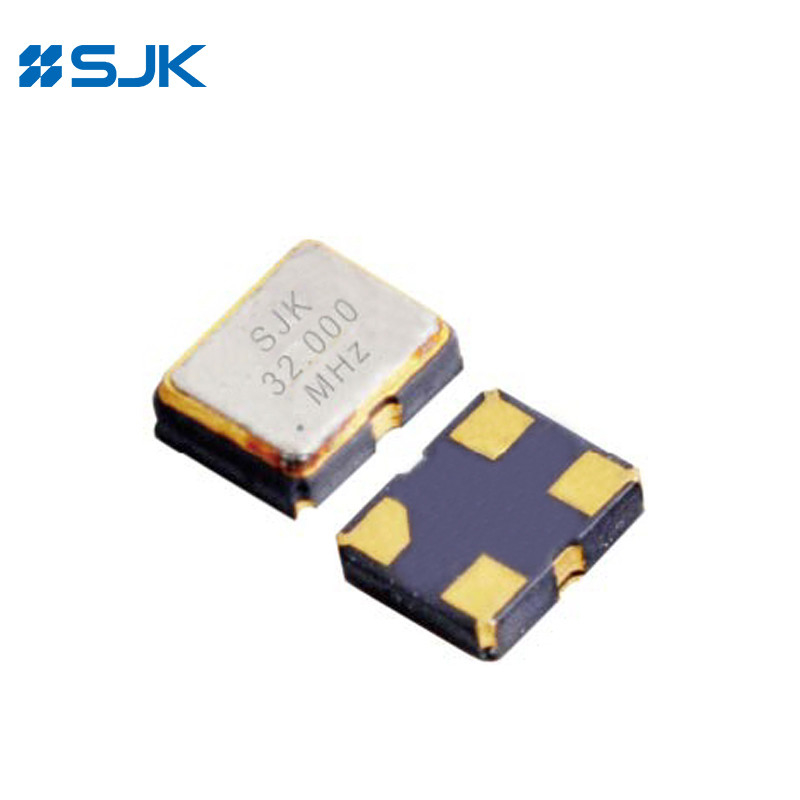

SMD 2520 TCXO / VC-TCXO Oscillateurs cristallins avec sortie d'onde sinusoïdale coupée

Caractéristiques

Fréquence de sortie de 10 MHz à 52 MHz

Taille 2520, SMD de 0,80 mm de haut TCXO / VC-TCXO

Opérations à basse tension et bruit de basse phase

Stabilité à température: ± 0,5 ppm

VC-TCXO est disponible

Montage automatique et soudage par reflux

Applications: Téléphones portables, appareils portables, IoT, GPS, WLAN et plus encore

Conforme à la directive RoHS et exempt de Pb

Les spécifications

Le type		SMD série 7W TCXO / VC-TCXO
Type de sortie		Sine coupé
Charge de sortie		10KΩ//10pF
Voltage d'alimentation		10,8 à 3,3 V
Plage de fréquences		10 à 52 MHz
Courant d'alimentation		2 mA au maximum.
Niveau de sortie		00,8 Vp-p Min.
Stabilité de fréquence	La tolérance	± 2 ppm max. (après 2 reflux)
	Par rapport à la température	± 0,5 ppm
	Versus la tension d'alimentation	± 0,2 ppm au maximum (Vcc±5%)	± 0,2 ppm au maximum (Vcc±5%)
	Par rapport à la charge	± 0,2 ppm maximum (charge ± 10%)
	Versus le vieillissement	± 1 ppm max./an
Plage de contrôle automatique de la fréquence (AFC)		Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
Temps de démarrage		2 secondes au maximum.
Température de fonctionnement		-30 à + 85°C
Bruit de phase @ 19,2 MHz	100 Hz	-115 dBc/Hz
	1 kHz	-135 dBc/Hz
	10 kHz	-148 dBc/Hz
Unité d'emballage		3000 pièces par bobine

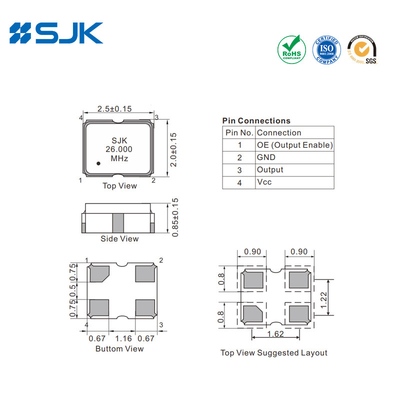

Les dimensions [mm]

SMD 2520 TCXO / VC-TCXO Oscillateurs cristallins avec sortie d'onde sinusoïdale coupée 0

SMD 2520 TCXO / VC-TCXO Oscillateurs cristallins avec sortie d'onde sinusoïdale coupée 1 +86-755-88352869

SMD 2520 TCXO / VC-TCXO Oscillateurs cristallins avec sortie d'onde sinusoïdale coupée 2 Je vous en prie.

Balises:

L'oscillateur SMD 2520 tcxo

VC tcxo oscillateur

Tolérance de 1

Produits connexes

vidéo

1612 SMD TCXO ou VC-TCXO 10~52MHz 1,8V~3,3V ±0,5ppm -40~+85°C Sortie d'onde sinusoïdale coupée

Obtenez le meilleur prix

vidéo

3225 SMD TCXO avec sortie d'onde sinusoïdale coupée de 3,3 V à 38,4 MHz

Obtenez le meilleur prix

vidéo

SMD de grande taille 14 x 9,0 mm TCXO 5 ~ 40MHz 3,3 V pour la station de base

Obtenez le meilleur prix

vidéo

SMD 7050 TCXO avec sortie de vague sinusoïdale coupée de 1,8-3,3 V à 26,000 MHz

Obtenez le meilleur prix

vidéo

SMD 5032 TCXO avec sortie d'onde sinusoïdale coupée 10 ~ 52MHz 1.8-3.3V

Obtenez le meilleur prix

vidéo

SMD 3225 TCXO avec sortie d'onde sinusoïdale coupée 32.000MHz 1.8-3.3V

Obtenez le meilleur prix

vidéo

SMD 2520 TCXO / VC-TCXO Oscillateurs cristallins avec sortie d'onde sinusoïdale coupée

Obtenez le meilleur prix

vidéo

SMD 2016 TCXO VC-TCXO Oscillateurs cristallins avec sortie d'onde sinusoïdale coupée 26-52MHz Pour GPS

Obtenez le meilleur prix

Résonateur de cristal

Série 6A, unité de cristal HC-49/U

Série 6B, unité cristalline HC-49S/SS

Série 6C, unité de cristal HC-49SMD/49SSMD

Unité de cristal de la série 6P HC-M49SMD

Série 6D, unité de cristal UM-1

Série 6Z, unité cristalline de type cylindre

Série 7S, unité de cristal de couture SMD 1210

Série 7Y, unité de cristal de couture SMD 1612

Série 7F, unité de cristal de couture SMD 2016

Série 7E, unité de cristal de couture SMD 2520

Série 7U, unité de cristal de couture SMD 3225

Série 7I, unité de cristal de couture SMD 5032

Série 6G, unité de cristal de couture SMD 6035

Série 6F, unité de cristal de couture SMD 7050

Série 7Z, unité SMD 2520 en cristal de verre

Série 7V, unité SMD 3225 en cristal de verre

Série 6I, unité SMD 5032 en cristal de verre

Unité de cristal de verre SMD 6035

32Cristaux de fourchette de réglage de.768KHz

Série 7K, SMD 1610 Cristaux de fourchette de réglage

Série 7R, SMD 2012 Cristaux de fourchette de réglage

Série 7L, SMD 3215 cristal de fourchette de réglage

Série 7M, SMD 7015 Cristaux de fourchette de réglage

Série 6LC, SMD 8038 cristal de fourchette de réglage

Série 6LB, SMD 206B Cristal de fourchette de réglage

Série 6K6, cristal de fourche à réglage à 2*6 mm

Série 6K8, cristal de fourche à réglage 3*8 mm

Oscillateur à cristal

Série 8N, oscillateur à cristaux SMD 1612

L'oscillateur de cristal de la série 1N, SMD 2016

Série 2N, oscillateur à cristaux SMD 2520

Série 3N, oscillateur à cristaux SMD 3225

Série 7N, oscillateur à cristaux SMD 5032

Série 6N, oscillateur à cristaux SMD 7050

Série 9N, oscillateur à cristaux SMD 1490

Série 6MF, oscillateur à cristaux à grande taille à travers trou

Série 6MH, oscillateur à cristaux à demi-trous

Ossillateur différentiel

Série 3J, SMD 3225 LVPECL Oscillateur de sortie

Série 3D, oscillateur de sortie SMD 3225 LVDS

Série 3H, oscillateur de sortie SMD 3225 HCSL

Série 5J, SMD 5032 LVPECL Oscillateur de sortie

Série 5D, oscillateur de sortie SMD 5032 LVDS

Série 5H, oscillateur de sortie SMD 5032 HCSL

Série 7J, SMD 7050 LVPECL Oscillateur de sortie

Série 7B, oscillateur de sortie SMD 7050 LVDS

Série 7H, oscillateur de sortie SMD 7050 HCSL

Série 9J, SMD 1490 LVPECL Oscillateur de sortie

Série 9D, oscillateur de sortie SMD 1490 LVDS

OXO

Série 1X, SMD 9*7 Taille OCXO

Série 9X, SMD 14*9*5 Taille OCXO

Série 5X, SMD 25*22*11 Taille OCXO

Série 2X, OCXO à trous

Série 3X, trou à travers 20*20 OCXO

Série 9M, trou à travers 25*25*12 OCXO

Série 6X, trous 36*27*12 Taille OCXO

Les données relatives à l'équipement doivent être transmises à l'autorité compétente.

Série 7X, SMD 2016 TCXO / VC-TCXO

Série 7Q, SMD 2520 TCXO / VC-TCXO

Série 7T, SMD 3225 CMOS TCXO / VC-TCXO

Série 5T, SMD 5032 TCXO / VC-TCXO

Série 8T, SMD 7050 TCXO / VC-TCXO

Série 9T, SMD 1490 TCXO / VC-TCXO

Série 6T, TCXO / VC-TCXO à travers trou

La série 1T SMD 1612 TCXO/VC-TCXO

Série 8W SMD 3225 TCXO /VC-TCXO (onde sinusoïdale coupée)

Série 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Série 3S, SMD 3225 Sortie CMOS VCXO

Série 3P, SMD 3225 LVPECL Sortie VCXO

Série 5S, SMD 5032 Sortie CMOS VCXO

Série 5P, SMD 5032 LVPECL Sortie VCXO

Série 5V, SMD 5032 Sortie VCXO

Série 6S, SMD 7050 Sortie CMOS VCXO

Série 7P, SMD 7050 LVPECL Sortie VCXO

Série 6V, SMD 7050 sortie VCXO

Série 9S, SMD 1490 Sortie CMOS VCXO

Série 9P, SMD 1490 LVPECL Sortie VCXO

Série 9X, SMD 1495 Taille OCXO

Série 5X, SMD 252211 Taille OCXO

Série 9M, trou à travers 252512 OCXO

Série 6X, trous 362712 Taille OCXO
