Name: SMD 7050 TCXO avec sortie de vague sinusoïdale coupée de 1,8-3,3 V à 26,000 MHz
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7T
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SJK-7T
Nombre De Pièces:	1000 pièces
Prix:	negotiable
Détails De L'emballage:	1 Kpc par rouleau
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

La série 8T (SMD 7050 TCXO/VC-TCXO)

Plage de fréquences:

5 à 52 MHz

Voltage d'alimentation:

3.3V/5.0V

Stabilité de fréquence:

± 0,5 ppm à ± 2 ppm

Taille:

7.0*5,0*1,9 mm

Applications:

Station de base, Femtocell, WLAN, WiMAX, Wifi, etc. Il est également possible de télécharger des fic

Capacité d'approvisionnement:

70 pièces/m2

Mettre en évidence:

vctcxo oscillateur SMD 7050

l'oscillateur vctcxo à 26

000 MHz

Description du produit

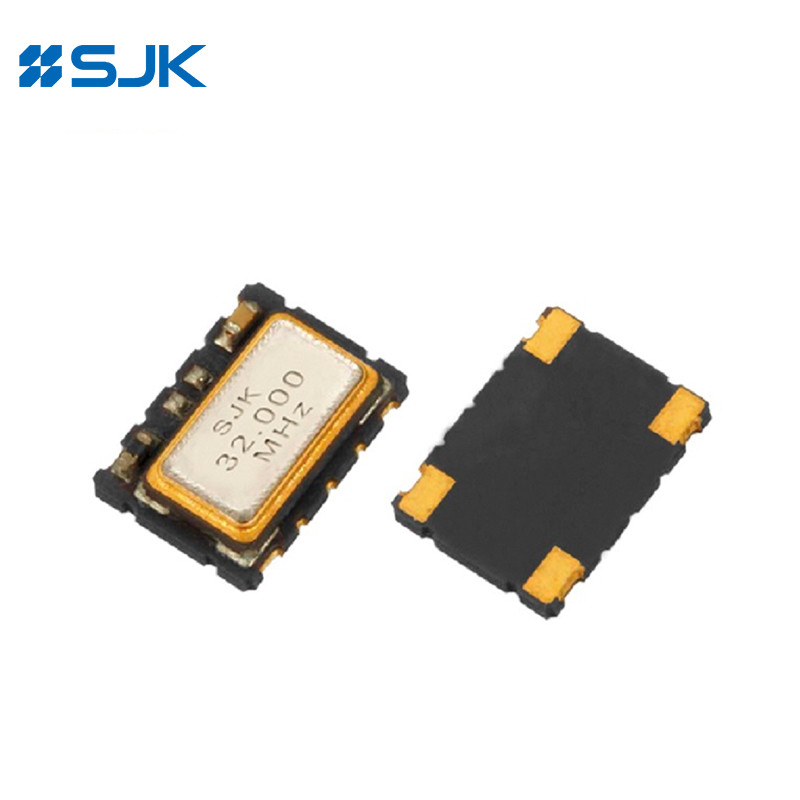

SMD 7050 TCXO avec sortie de vague sinusoïdale coupée de 1,8-3,3 V à 26,000 MHz

Caractéristiques

Un boîtier SMD en céramique de 7,0 × 5,0 × 1,9 mm typique.

CMOS et sortie d'onde sinusoïdale coupée (sans condensateur à coupure en courant continu).

Plage de fréquence de sortie: de 5 à 52 MHz

Stabilité à température: ± 0,5 ppm à ± 2 ppm

VCTCXO est disponible

Montage automatique et soudage par reflux

Applications: Station de base, WiMAX, Femtocell, WLAN, communications sans fil, etc. Il est également utilisé pour les télécommunications.

Conforme à la norme RoHS et exempt de Pb

Les spécifications

Le type		Le détecteur SMD de la série 8T TCXO / VC-TCXO
Type de sortie		Vague sinusoïdale coupée	CMOS
Charge de sortie		10KΩ//10pF	15pF, ou spécifier
Plage de fréquences		5 à 52 MHz
Voltage d'alimentation		3.3V / 5.0V
Courant d'alimentation		3.5mA au maximum.	6mA au maximum.
Niveau de sortie		00,8 Vp-p Min.	0Pour les appareils à commande numérique
Stabilité de fréquence	La tolérance	± 2,0 ppm Max. (après 2 reflux)
	Par rapport à la température	Pour les appareils de traitement de l'air
	Vérification de l'efficacité de l'appareil	± 0,3 ppm au maximum.
	contre la charge (la charge varie ± 10%)	± 0,2 ppm au maximum.
	Versus le vieillissement	± 1,0 ppm au maximum.
La fréquence de commande automatique (AFC) de la plage (VCTCXO)		Pour les appareils à commande numérique, la valeur de l'échantillon doit être supérieure ou égale à:
Temps de démarrage		2 secondes au maximum.
Température de fonctionnement		-40°C à +85°C, ou spécifier
Cycle de travail			45 à 55%
Bruit de phase @ 10 MHz	100 kHz	-130 dBc/Hz
	1KHz	- 145 dBc/Hz
	10 kHz	-154 dBc/Hz
Unité d'emballage		1000 pièces par bobine

Les dimensions [mm]

SMD 7050 TCXO avec sortie de vague sinusoïdale coupée de 1,8-3,3 V à 26,000 MHz 0

SMD 7050 TCXO avec sortie de vague sinusoïdale coupée de 1,8-3,3 V à 26,000 MHz 1 +86-755-88352869

SMD 7050 TCXO avec sortie de vague sinusoïdale coupée de 1,8-3,3 V à 26,000 MHz 2 Je vous en prie.
