Nom De Marque:	SJK
Numéro De Modèle:	SJK-9T
Nombre De Pièces:	100 pièces
Prix:	negotiable
Détails De L'emballage:	1 Kpc par rouleau
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

Série 9T (SMD TCXO/VC-TCXO)

Plage de fréquences:

5 à 40 MHz

Voltage d'alimentation:

3.3V/5.0V

Stabilité de fréquence:

Pour les appareils de traitement des eaux usées:

Taille:

14.3*8,7*4,9 mm

Applications:

Station de base, WLAN, WiMAX, équipement à grande échelle, etc.

Capacité d'approvisionnement:

70 pièces/m2

Mettre en évidence:

L'oscillateur tcxo de grande taille

Tcxo oscillateur 14 x 9

0 mm

Description du produit

SMD de grande taille 14*9,0mm TCXO 5~40MHz 3.3V pour la station de base

Caractéristiques

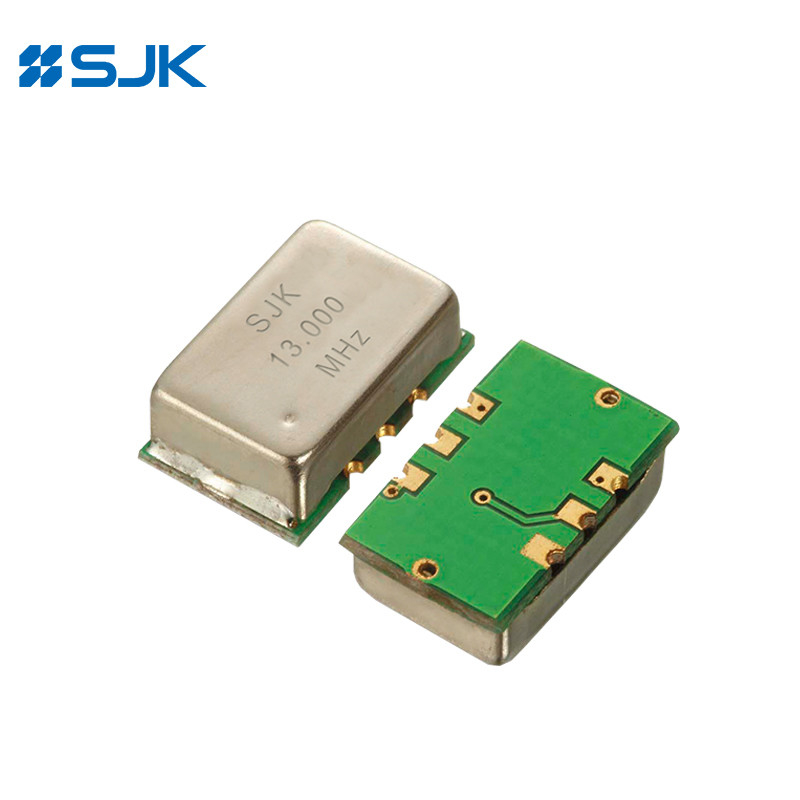

Le SMD TCXO / VC-TCXO de 14,3 × 8,7 × 4,9 mm est typique

Couverture métallique, à base de PCB FR-4

Vague sinusoïdale coupée ou sortie CMOS

Fréquence de sortie: 5 MHz à 40 MHz

VCTCXO est disponible

Option à faible courant

Applications: équipement à grande échelle, station de base, WLAN, WiMAX, équipement de test, etc.

Conforme à la directive RoHS et exempt de Pb

Les spécifications

Le type		Le détecteur SMD 9T TCXO / VC-TCXO
Type de sortie		Vague sinusoïdale coupée	CMOS
Charge de sortie		10KΩ//10pF	15pF, ou spécifier
Plage de fréquences		5 à 40 MHz
Voltage d'alimentation		3.3V / 5.0V
Courant d'alimentation		3.5mA au maximum.	6mA au maximum.
Niveau de sortie		00,8 Vp-p Min.	0Pour les appareils à commande numérique
Stabilité de fréquence	La tolérance	± 2,0 ppm Max. (après 2 reflux)
	Par rapport à la température	± 0,5 ppm
	Vérification de l'efficacité de l'appareil	± 0,2 ppm au maximum.
	contre la charge (la charge varie ± 10%)	± 0,2 ppm au maximum.
	Versus le vieillissement	± 1,0 ppm au maximum.
Région de contrôle automatique de fréquence (AFC) (VC-TCXO)		Pour les appareils à commande numérique, la valeur de l'échantillon doit être supérieure ou égale à:
Temps de démarrage		2 secondes au maximum.
Température de fonctionnement		-40°C à +85°C, ou spécifier
Cycle de travail			45 à 55%
Bruit de phase @ 10 MHz	100 kHz	- 120 dBc/Hz
	1 kHz	-140 dBc/Hz
	10 kHz	-148 dBc/Hz
Unité d'emballage		200 pièces par bobine

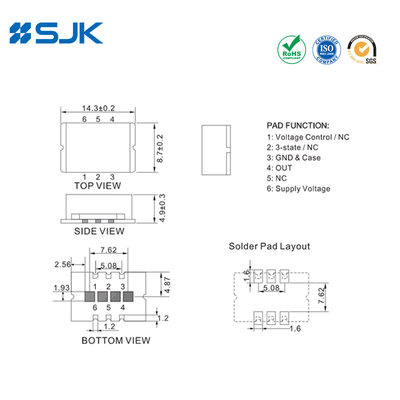

Les dimensions [mm]

SMD de grande taille 14 x 9,0 mm TCXO 5 ~ 40MHz 3,3 V pour la station de base 0

SMD de grande taille 14 x 9,0 mm TCXO 5 ~ 40MHz 3,3 V pour la station de base 1 +86-755-88352869

SMD de grande taille 14 x 9,0 mm TCXO 5 ~ 40MHz 3,3 V pour la station de base 2 Je vous en prie.
