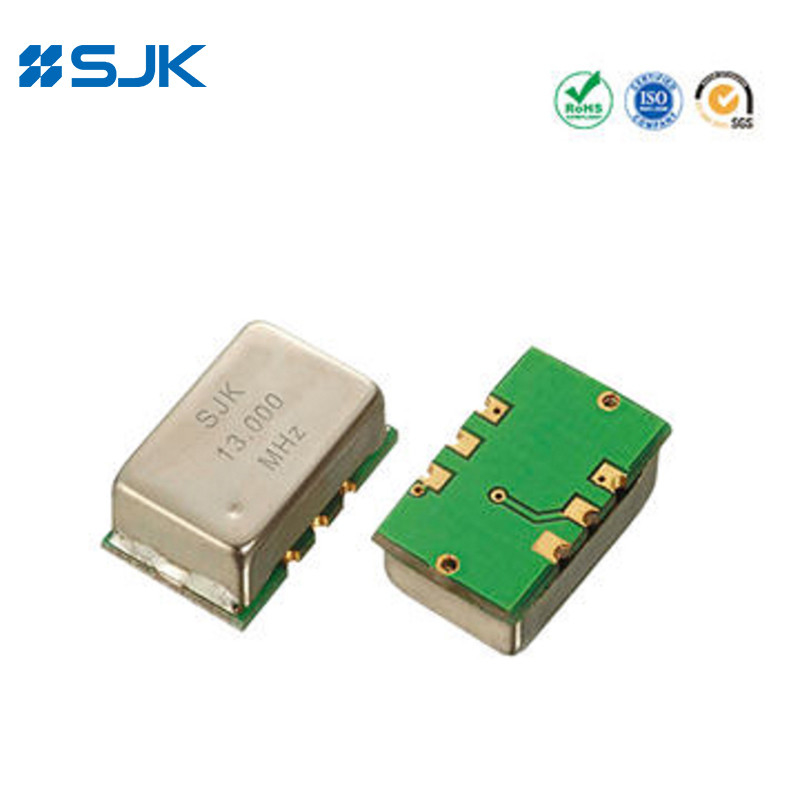

Name: SMD 14*9*5mm OCXO avec 6 plaquettes 5~40MHz 3.3V ou 5V ±30ppb -40~+85 Pour le commutateur numérique
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9X
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SJK-9X
Nombre De Pièces:	100 pièces
Prix:	negotiable
Détails De L'emballage:	1 Kpc par rouleau
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

SMD OCXO de la série 9X

Plage de fréquences:

5 à 40 MHz

Voltage d'alimentation:

3.3V/5.0V

Tolérance à la fréquence:

± 30 ppm

Taille:

14.3*9.3*6.5 mm

Applications:

Station de base, commutateur numérique, circuit de référence, etc.

Capacité d'approvisionnement:

70 pièces/m2

Mettre en évidence:

Octo-oscillateur de 14 x 9 x 5 mm

un oscillateur ocxo de 3

3 V

Description du produit

SMD 14*9*5mm OCXO avec 6 pads 5~40MHz 3.3V ou 5V ±30ppb -40~+85 pour le commutateur numérique

Caractéristiques

OCXO (oscillateur à cristaux contrôlés par four)

Le SMD OCXO de 14,3 × 9,3 × 6,5 mm est typique

Plage de fréquences de 5 à 40 MHz

Stabilité de fréquence de ±30 pppb sur -40°C à +85°C

Stratum 3 (globalement ± 4,6 ppm, y compris 20 ans de vieillissement)

Montage automatique et soudage par reflux

Un réchauffement très rapide et une stabilité précise

Unité de cristal SC-Cut

Applications: station de base, commutateur numérique, circuit de mesure de référence, équipement de mesure, synthétiseur, etc.

Conforme à la directive RoHS et exempt de Pb

Les spécifications

Le type		SMD OCXO de la série 9X
Type de sortie		HCMOS
Charge de sortie		15pF, ou spécifier
Forme d'onde de sortie		D'une longueur
Voltage d'alimentation		3.3V / 5.0V
Plage de fréquences		5 à 40 MHz
Température de fonctionnement		-40°C à +85°C, ou spécifier
Stabilité de fréquence	Tolérance à la fréquence	± 30 ppm maximum.
	contre la température de fonctionnement	± 10 pppb à ± 50 pppb
	contre la tension d'alimentation	± 5 ppm maximum (changement de ± 5)
	Par rapport à la charge	± 10 ppm maximum (différence de ± 10)
	Versus le vieillissement	±2,0 ppm/jour, ±0,4 ppm/an, ±2,0 ppm/10 ans, au plus.
Voltage Vol (max.) /Voh (min.)		0Pour les appareils à commande numérique
Cycle de travail		45 à 55%
Faux		-60 dBc
Le réchauffement		± 0,1 ppm (dans 5 minutes @+25, en référence à 1 heure)
Consommation d'énergie (état stable)		0.6W au maximum.
Plage de réglage de fréquence		Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage de freinage.
Bruit de phase @20MHz	@10Hz	-98 dBc/Hz
	@100Hz	-126 dBc/Hz
	@ 1KHz	- 145 dBc/Hz
	@10KHz	-152 dBc/Hz
Unité d'emballage		500 pièces par bobine

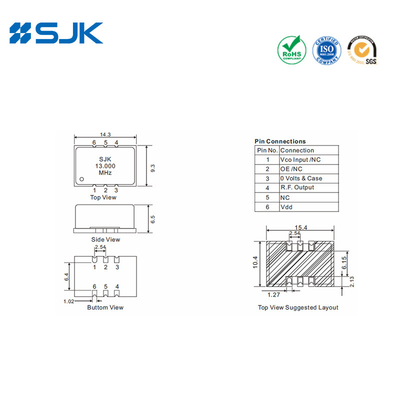

Les dimensions [mm]

SMD 14*9*5mm OCXO avec 6 plaquettes 5~40MHz 3.3V ou 5V ±30ppb -40~+85 Pour le commutateur numérique 0

SMD 14*9*5mm OCXO avec 6 plaquettes 5~40MHz 3.3V ou 5V ±30ppb -40~+85 Pour le commutateur numérique 1 +86-755-88352869

SMD 14*9*5mm OCXO avec 6 plaquettes 5~40MHz 3.3V ou 5V ±30ppb -40~+85 Pour le commutateur numérique 2 Je vous en prie.

Balises:

Octo-oscillateur de 14 x 9 x 5 mm

un oscillateur ocxo de 3

3 V
