Name: SMD 25 X 22 X 11 mm Taille OCXO Support 5-40MHz 3.3V Oscillateur à cristaux contrôlés par four
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5X
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SJK-5X
Nombre De Pièces:	1000 pièces
Prix:	negotiable
Détails De L'emballage:	1 pièces/sac
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

SMD OCXO de la série 5X

Plage de fréquences:

10 MHz (5 à 40 MHz)

Voltage d'alimentation:

3.3V/5.0V

Tolérance à la fréquence:

± 10 ppm

Taille:

25*22*11 mm

Applications:

Station de base, commutateur numérique, équipement de test, etc.

Capacité d'approvisionnement:

30Kpcs par mois

Mettre en évidence:

Octo-oscillateur de 25 x 22 x 11 mm

Octo-oscillateur 10 ppm

bruit de basse phase ocxo 11 mm

Description du produit

SMD 25*22*11mm taille OCXO Support 5-40MHz 3.3V Oven contrôlé par l'oscillateur de cristal

Caractéristiques

OCXO (oscillateur à cristaux contrôlés par four)

Le SMD OCXO de 25,4 × 22,1 × 11 mm est typique

Plage de fréquences de 5 à 40 MHz

Stabilité de fréquence de ± 10 pppb sur -40°C à + 85°C

Montage automatique et soudage par reflux

Un réchauffement très rapide et une stabilité précise

Unité de cristal SC-Cut

Applications: station de base, commutateur numérique, équipement de test, équipement de mesure, synthétiseur, etc.

Conforme à la directive RoHS et exempt de Pb

Les spécifications

Le type		SMD OCXO de la série 5X
Type de sortie		HCMOS
Charge de sortie		15pF, ou spécifier
Forme d'onde de sortie		D'une longueur
Voltage d'alimentation		3.3V / 5.0V
Plage de fréquences		5 à 40 MHz
Température de fonctionnement		-40°C à +85°C, ou spécifier
Stabilité de fréquence	Tolérance à la fréquence	± 10 ppm au maximum.
	contre la température de fonctionnement	± 5 ppm à ± 20 ppm
	contre la tension d'alimentation	±0,5 ppm maximum (changement de ±5)
	Par rapport à la charge	±0,5 ppm maximum (différence de ±10)
	Versus le vieillissement	±0,5 ppm/jour, ±50 ppm/an, ±0,4 ppm/10 ans, au plus.
Le niveau de tension doit être supérieur ou égal au niveau de la tension de l'appareil.		0Pour les appareils à commande numérique
Cycle de travail		45 à 55%
Faux		-60 dBc
Le réchauffement		± 0,1 ppm (dans 5 minutes @+25, en référence à 1 heure)
Consommation d'énergie (état stable)		1.2W au maximum.
Plage de réglage de fréquence		Le système de freinage doit être équipé d'un dispositif de freinage de freinage de type S.
Bruit de phase @20MHz	@10Hz	-115 dBc/Hz
	@100Hz	-130 dBc/Hz
	@ 1KHz	-140 dBc/Hz
	@10KHz	- 150 dBc/Hz
Unité d'emballage		200 pièces par bobine

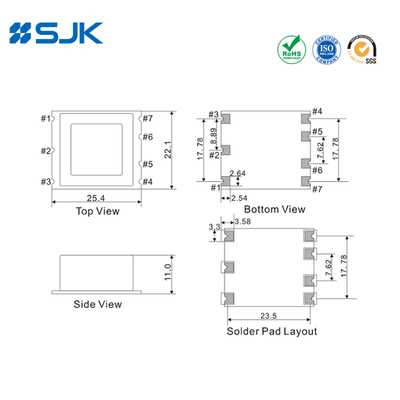

Les dimensions [mm]

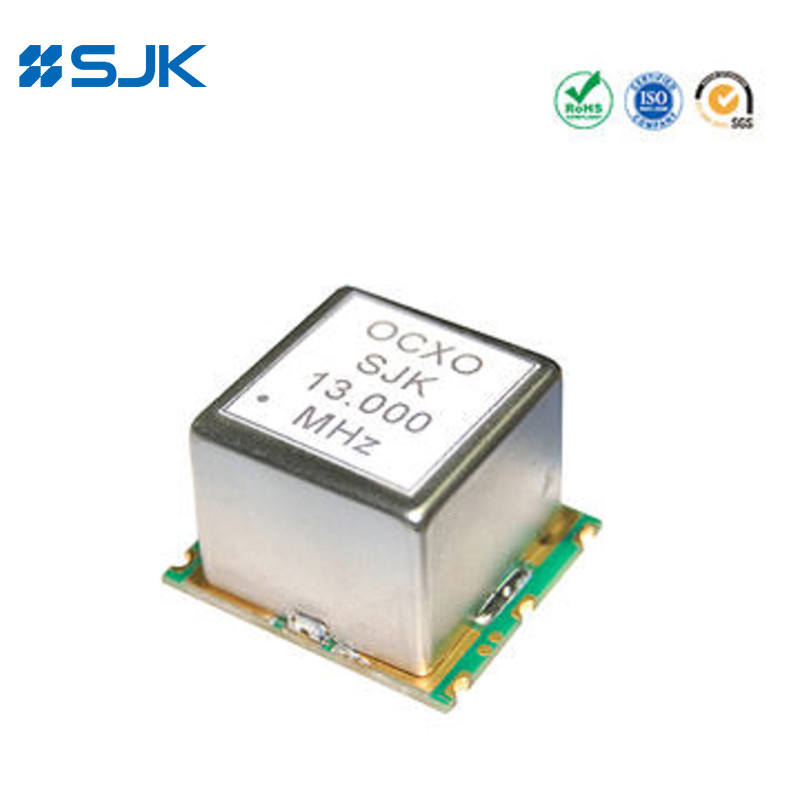

SMD 25 X 22 X 11 mm Taille OCXO Support 5-40MHz 3.3V Oscillateur à cristaux contrôlés par four 0

SMD 25 X 22 X 11 mm Taille OCXO Support 5-40MHz 3.3V Oscillateur à cristaux contrôlés par four 1 +86-755-88352869

SMD 25 X 22 X 11 mm Taille OCXO Support 5-40MHz 3.3V Oscillateur à cristaux contrôlés par four 2 Je vous en prie.

Balises:

Octo-oscillateur de 25 x 22 x 11 mm

Octo-oscillateur 10 ppm

bruit de basse phase ocxo 11 mm
