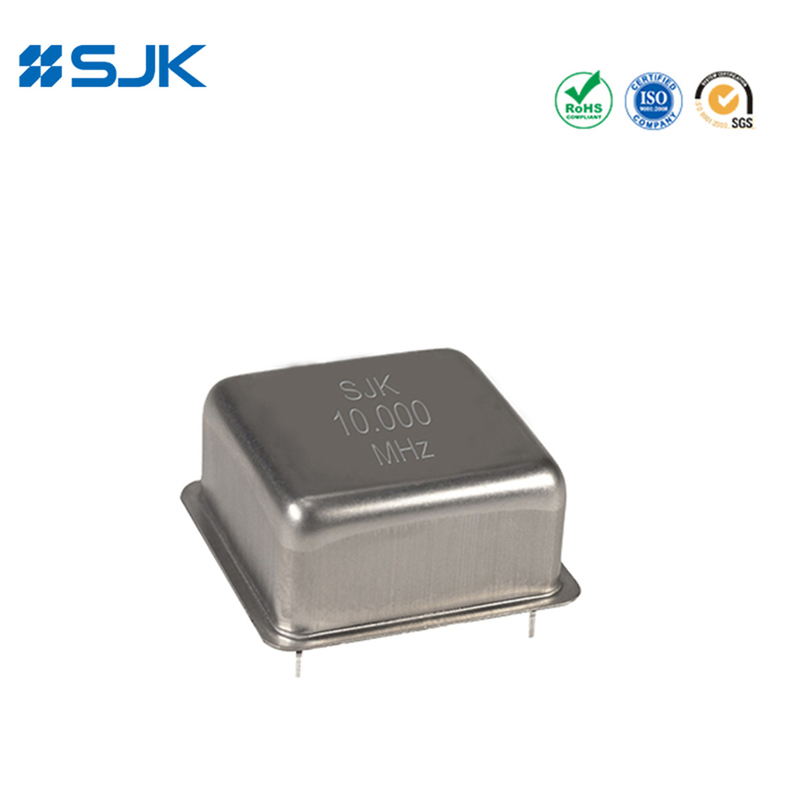

Name: 25 X 25 X 12 mm OCXO 5 ~ 100MHz 5,0V ou 12V ± 100ppb Pour le circuit de référence de chronométrage
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9M
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SJK-9M
Nombre De Pièces:	100 pièces
Prix:	negotiable
Détails De L'emballage:	100 pièces par sac
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

Série 9M DIP OCXO

Plage de fréquences:

5 à 100 MHz

Voltage d'alimentation:

3.3V/5.0V/12V

Tolérance à la fréquence:

100 ppm

Taille:

25*25*12 mm

Applications:

Station de base, commutateur numérique, circuit de référence, etc.

Capacité d'approvisionnement:

70 pièces/m2

Mettre en évidence:

un oscillateur à cristaux à commande au four de 25 x 25 x 12 mm

Oscillateur à cristaux à commande au four de 100 pppb

Ventilation oscillatoire à haute fréquence de 100 MHz

Description du produit

Par trou 25*25*12mm OCXO 5~100MHz 5.0V ou 12V ±100ppb -30~+70°C Pour le circuit de référence de chronométrage

Caractéristiques

OCXO (oscillateur à cristaux contrôlés par four)

Le type de détecteur de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs

Plage de fréquences de 5 à 100 MHz

Stabilité de fréquence de ±3ppb au-dessus de -40 à +85°C

Stratum 3 (globalement ± 0,3 ppm, y compris 10 ans de vieillissement)

Un réchauffement très rapide et une stabilité précise

Applications: station de base, commutateur numérique, équipement de test, équipement de mesure, SDH, SONET, etc.

Conforme à la directive RoHS et exempt de Pb

Les spécifications

Le type		Série 9M DIP OCXO
Type de sortie		Le nombre d'ondes est calculé en fonction de la fréquence d'écoulement.
Charge de sortie		15pF, ou spécifier
Forme d'onde de sortie		D'une longueur
Voltage d'alimentation		3.3V/5.0V	12 V
Plage de fréquences		5 à 40 MHz	10 à 100 MHz
Température de fonctionnement		-40°C à +85°C, ou spécifier
Stabilité de fréquence	Tolérance à la fréquence	± 10 ppm au maximum.
	contre la température de fonctionnement	±3 ppm à ±10 ppm
	contre la tension d'alimentation	± 5 ppm maximum (changement de ± 5)
	Par rapport à la charge	± 5 ppm max. (différence de ± 10)
	Versus le vieillissement	±0,5 ppm/jour, ±50 ppm/an, ±0,3 ppm/10 ans
Le niveau de tension doit être supérieur ou égal au niveau de la tension de l'appareil.		0Pour les appareils à commande numérique
Cycle de travail		45 à 55%
Faux		-60 dBc
Le réchauffement		±10 ppm (dans 2 minutes @+25, en référence à 1 heure)
Consommation d'énergie (état stable)		1.3W au maximum.
Plage de réglage de fréquence		Le débit d'électricité doit être supérieur ou égal à ± 0,5 ppm (+1,65 V±1,65 V/+2,5 V±2,5 V/+5 V±5)
Bruit de phase @20MHz	@10Hz	- 120 dBc/Hz
	@100Hz	-135 dBc/Hz
	@ 1KHz	- 145 dBc/Hz
	@10KHz	- 150 dBc/Hz
Unité d'emballage		100 pièces.

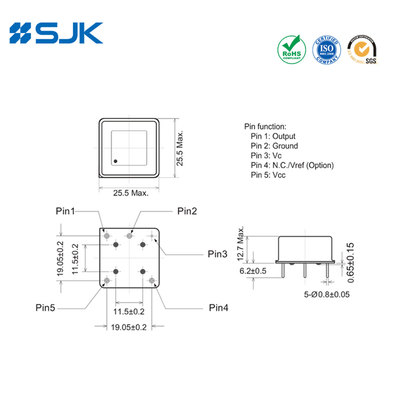

Les dimensions [mm]

25 X 25 X 12 mm OCXO 5 ~ 100MHz 5,0V ou 12V ± 100ppb Pour le circuit de référence de chronométrage 0

25 X 25 X 12 mm OCXO 5 ~ 100MHz 5,0V ou 12V ± 100ppb Pour le circuit de référence de chronométrage 1 +86-755-88352869

25 X 25 X 12 mm OCXO 5 ~ 100MHz 5,0V ou 12V ± 100ppb Pour le circuit de référence de chronométrage 2 Je vous en prie.

Balises:

un oscillateur à cristaux à commande au four de 25 x 25 x 12 mm

Oscillateur à cristaux à commande au four de 100 pppb

Ventilation oscillatoire à haute fréquence de 100 MHz
