Résonateur céramique de type DIP SMD de la série ZTB avec une stabilité de fréquence de plus de 0,3%

Nom De Marque:	SJK
Numéro De Modèle:	ZTB
Nombre De Pièces:	1000 pièces
Prix:	negotiable
Détails De L'emballage:	1000 pièces
Conditions De Paiement:	T/T,

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Nom de marque:

SJK

Certification:

SGS,ROHS,REACH

Numéro de modèle:

ZTB

Modèle:

Résonateurs céramiques de la série ZTB (ZTB 455E, etc.)

Plage de fréquences:

190 à 1250 kHz

Stabilité de fréquence:

0,3%

Applications:

Sécurité, radio, récepteur.

Niveau d'entraînement:

100 μW maximum

Capacité de dérivation:

7pF maximum

Plage de température de fonctionnement:

-20°C à +80°C

Conforme à la norme Rohs:

- Oui, oui.

Plage de température de stockage:

-40°C à +85°C

Coefficient de température:

+/- 0,3% au maximum

série de résistance équivalente:

150Ω au maximum

Tolérance à la fréquence:

+/- 0,5% ou +/- 0,3%

Capacité de charge:

20 à 50 pF

Fréquence du vieillissement:

+/- 0,3% au maximum

Quantité de commande min:

1000 pièces

Prix:

negotiable

Détails d'emballage:

1000 pièces

Délai de livraison:

6-8weeks

Conditions de paiement:

T/T,

Capacité d'approvisionnement:

30Kpcs par mois

Mettre en évidence:

Résonateur en céramique 190KHz

Résonateur en céramique 1250KHz

Résonateur en céramique de cristal ZTB

Description du produit

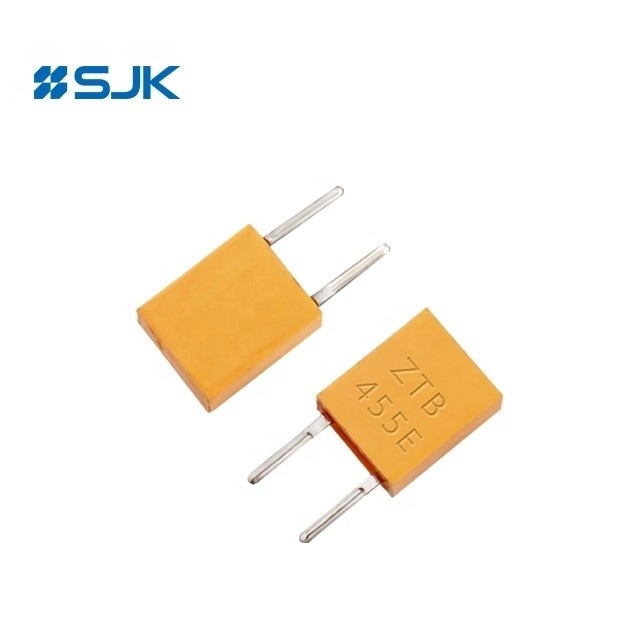

Résonateur céramique de type SMD DIP de la série ZTB avec une stabilité de fréquence de plusmn 0,3%

Caractéristiques

Conception hautement fiable avec une excellente résistance à l'environnement

Standardisé pour une utilisation dans un dispositif à profil bas

Plage de fréquences de 190 kHz à 1250 kHz

Faible coût

Applications: Sécurité, appareil grand public, télévision, radio, récepteur, etc.

Conforme à la directive RoHS

Les spécifications

Numéro de partie		Précision de fréquence (à 25°C)	Résonateur Impédance	Fréquence Stabilité	Dix ans de vieillissement	Capacité de charge C1 (pF)	Capacité de charge C2 (pF)
Type de DIP	Type de SMD	Précision de fréquence (à 25°C)	Résonateur Impédance	Fréquence Stabilité	Dix ans de vieillissement	Capacité de charge C1 (pF)	Capacité de charge C2 (pF)
ZTB190 à 249E		Pour les appareils de surveillance de l'environnement	¥20	± 0,3%	± 0,3%	330	470
ZTB250 à 374E		Pour les appareils de surveillance de l'environnement	¥20	± 0,3%	± 0,3%	220	470
ZTB375 à 429E	ZTB375 à 429Y	Pour les appareils de surveillance de l'environnement	¥20	± 0,3%	± 0,3%	120	470
ZTB430 à 509E	ZTB430 à 509Y	Pour les appareils de surveillance de l'environnement	¥20	± 0,3%	± 0,3%	100	100
ZTB510 à 699E	ZTB510 à 699Y	Pour les appareils de surveillance de l'environnement	¥20	± 0,3%	± 0,3%	100	100
ZTB700 à 1250E	ZTB700 à 1250Y	± 0,5%	¥ 70	± 0,3%	± 0,3%	100	100

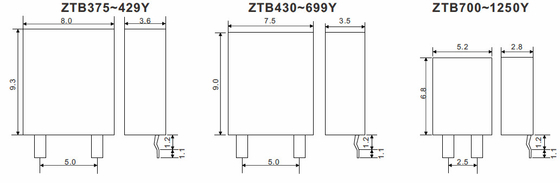

Les dimensions [mm]

Type de DIP

Résonateur céramique de type DIP SMD de la série ZTB avec une stabilité de fréquence de plus de 0,3% 0

Plage de fréquences (KHz)	Largeur Pour les appareils électroniques	Épaisseur T (mm)	Taille H (mm)	Espace de plomb S (mm)	Longueur de plomb L (mm)
190 à 249	13.5	3.8	14.7	10.0	8.0
250 à 374	11.0	3.8	12.2	10.0	7.0
375 à 400	7.9	3.6	9.3	7.7	7.0
401 à 699	7.0	3.5	9.0	5.0	4.0 (6.0)
700 à 1250	5.2	2.8	6.8	2.5	3.5

Type de SMD

Résonateur céramique de type DIP SMD de la série ZTB avec une stabilité de fréquence de plus de 0,3% 1

Produits

- Liste des résonateurs de cristal
- Liste des oscillateurs cristallins
- Liste des filtres à cristaux
- Liste des dispositifs céramiques
- Liste des appareils de vue
- Liste des oscillateurs MEMS

Les résultats

- Tests de fiabilité
- Informations sur les produits verts
- La bande et le rouleau
- Des certificats
- Graphique de flux
- Politique de qualité

Résonateur céramique de type DIP SMD de la série ZTB avec une stabilité de fréquence de plus de 0,3% 2 +86-755-88352869-815

Résonateur céramique de type DIP SMD de la série ZTB avec une stabilité de fréquence de plus de 0,3% 3 Je vous en prie.

Balises:

Résonateur de cristal

Série 6A, unité de cristal HC-49/U

Série 6B, unité cristalline HC-49S/SS

Série 6C, unité de cristal HC-49SMD/49SSMD

Unité de cristal de la série 6P HC-M49SMD

Série 6D, unité de cristal UM-1

Série 6Z, unité cristalline de type cylindre

Série 7S, unité de cristal de couture SMD 1210

Série 7Y, unité de cristal de couture SMD 1612

Série 7F, unité de cristal de couture SMD 2016

Série 7E, unité de cristal de couture SMD 2520

Série 7U, unité de cristal de couture SMD 3225

Série 7I, unité de cristal de couture SMD 5032

Série 6G, unité de cristal de couture SMD 6035

Série 6F, unité de cristal de couture SMD 7050

Série 7Z, unité SMD 2520 en cristal de verre

Série 7V, unité SMD 3225 en cristal de verre

Série 6I, unité SMD 5032 en cristal de verre

Unité de cristal de verre SMD 6035

32Cristaux de fourchette de réglage de.768KHz

Série 7K, SMD 1610 Cristaux de fourchette de réglage

Série 7R, SMD 2012 Cristaux de fourchette de réglage

Série 7L, SMD 3215 cristal de fourchette de réglage

Série 7M, SMD 7015 Cristaux de fourchette de réglage

Série 6LC, SMD 8038 cristal de fourchette de réglage

Série 6LB, SMD 206B Cristal de fourchette de réglage

Série 6K6, cristal de fourche à réglage à 2*6 mm

Série 6K8, cristal de fourche à réglage 3*8 mm

Oscillateur à cristal

Série 8N, oscillateur à cristaux SMD 1612

L'oscillateur de cristal de la série 1N, SMD 2016

Série 2N, oscillateur à cristaux SMD 2520

Série 3N, oscillateur à cristaux SMD 3225

Série 7N, oscillateur à cristaux SMD 5032

Série 6N, oscillateur à cristaux SMD 7050

Série 9N, oscillateur à cristaux SMD 1490

Série 6MF, oscillateur à cristaux à grande taille à travers trou

Série 6MH, oscillateur à cristaux à demi-trous

Ossillateur différentiel

Série 3J, SMD 3225 LVPECL Oscillateur de sortie

Série 3D, oscillateur de sortie SMD 3225 LVDS

Série 3H, oscillateur de sortie SMD 3225 HCSL

Série 5J, SMD 5032 LVPECL Oscillateur de sortie

Série 5D, oscillateur de sortie SMD 5032 LVDS

Série 5H, oscillateur de sortie SMD 5032 HCSL

Série 7J, SMD 7050 LVPECL Oscillateur de sortie

Série 7B, oscillateur de sortie SMD 7050 LVDS

Série 7H, oscillateur de sortie SMD 7050 HCSL

Série 9J, SMD 1490 LVPECL Oscillateur de sortie

Série 9D, oscillateur de sortie SMD 1490 LVDS

OXO

Série 1X, SMD 9*7 Taille OCXO

Série 9X, SMD 14*9*5 Taille OCXO

Série 5X, SMD 25*22*11 Taille OCXO

Série 2X, OCXO à trous

Série 3X, trou à travers 20*20 OCXO

Série 9M, trou à travers 25*25*12 OCXO

Série 6X, trous 36*27*12 Taille OCXO

Les données relatives à l'équipement doivent être transmises à l'autorité compétente.

Série 7X, SMD 2016 TCXO / VC-TCXO

Série 7Q, SMD 2520 TCXO / VC-TCXO

Série 7T, SMD 3225 CMOS TCXO / VC-TCXO

Série 5T, SMD 5032 TCXO / VC-TCXO

Série 8T, SMD 7050 TCXO / VC-TCXO

Série 9T, SMD 1490 TCXO / VC-TCXO

Série 6T, TCXO / VC-TCXO à travers trou

La série 1T SMD 1612 TCXO/VC-TCXO

Série 8W SMD 3225 TCXO /VC-TCXO (onde sinusoïdale coupée)

Série 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Série 3S, SMD 3225 Sortie CMOS VCXO

Série 3P, SMD 3225 LVPECL Sortie VCXO

Série 5S, SMD 5032 Sortie CMOS VCXO

Série 5P, SMD 5032 LVPECL Sortie VCXO

Série 5V, SMD 5032 Sortie VCXO

Série 6S, SMD 7050 Sortie CMOS VCXO

Série 7P, SMD 7050 LVPECL Sortie VCXO

Série 6V, SMD 7050 sortie VCXO

Série 9S, SMD 1490 Sortie CMOS VCXO

Série 9P, SMD 1490 LVPECL Sortie VCXO

Série 9X, SMD 1495 Taille OCXO

Série 5X, SMD 252211 Taille OCXO

Série 9M, trou à travers 252512 OCXO

Série 6X, trous 362712 Taille OCXO
