Name: Résonateur SAW à 2 broches avec 433,92 MHz ± 100 KHz 2,2 dB
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: Le système d'aérodrome doit être équipé d'un système d'aérodrome de type SJK.
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	Le système d'aérodrome doit être équipé d'un système d'aérodrome de type SJK.
Nombre De Pièces:	4000pcs
Prix:	negotiable
Détails De L'emballage:	4Kpcs/Reel
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

Résonateur SAW 2016

Fréquence:

304.45 à 433.92

Tolérance à la fréquence:

± 100 kHz

Perte d'insertion:

2.2 dB au maximum.

Taille:

2.0x1,6x0,9 mm

Capacité d'approvisionnement:

30Kpcs par mois

Mettre en évidence:

2 broches pour un résonateur de scie à ouverture

un résonateur à scie à port 2

2 dB

Description du produit

Résonateur SAW à 2 broches avec 433,92MHz ± 100KHz

Caractéristiques

Résonateur SAW à 1 port

Paquet CSP pour la SMT

Taille de l'emballage 2,0x1,6x0,9 mm

Appareil électrostatique sensible

Application: électronique automobile, télécommande, alarme de sécurité, etc.

Conforme à la directive RoHS et exempt de Pb

Les spécifications

Nom de l'article		Le minimum	Typique	Nombre maximal	Unité
Fréquence centrale	Fréquence absolue	315Je vous en prie.92, ou autre fréquence			fréquences de fréquence
Fréquence centrale	Tolérance à la fréquence		± 100		KHz
Perte d'insertion (min.)			1.3	2.2	dB
Facteur qualité	Q déchargé		12000
Facteur qualité	50Ω chargé Q		1500
Stabilité à la température	Température du chiffre d'affaires	10	25	40	°C
	Fréquence du chiffre d'affaires		Fc
	Coefficient de température de fréquence		0.032		en ppm/°C
Fréquence du vieillissement	Valeur absolue au cours de la première année		¥10		ppm/an
Résistance d'isolation en courant continu entre deux broches		1.0			MΩ
Modèle RLC RF équivalent	La résistance du mouvement		12.196	18	Oh
	Inductivité du mouvement		183.82	110.2	μH
	Capacité de mouvement		0.733		fF
	Capacité statique	1.45	2.23	2.05	PF
Température de fonctionnement		- Quarante		+ 85	°C
Température de stockage		- 55 ans		125	°C
Voltage en courant continu			10		V

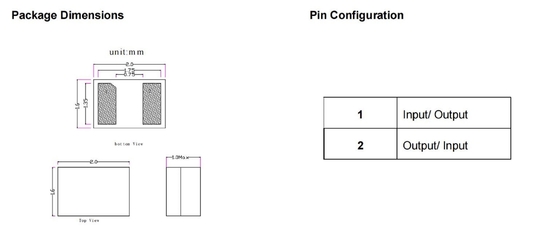

Les dimensions [mm]

Résonateur SAW à 2 broches avec 433,92 MHz ± 100 KHz 2,2 dB 0
