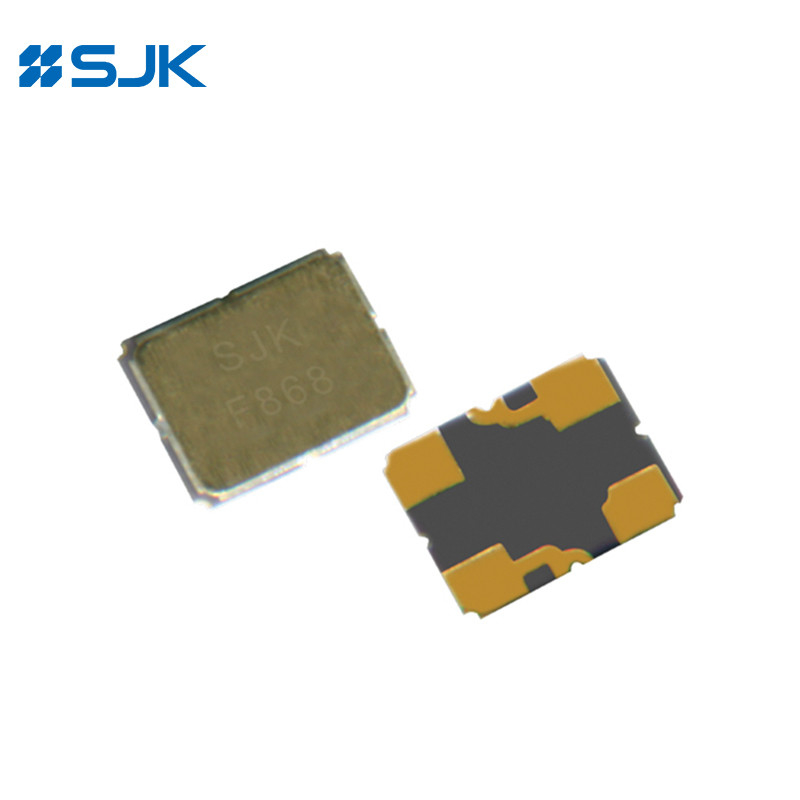

Name: SMD à haute fréquence 2520 SAW Filtre 1568MHz pour le composant de scie à faible perte d'amplitude
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5AWSF1568MA6
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SJK-5AWSF1568MA6
Nombre De Pièces:	1000 pièces
Prix:	negotiable
Détails De L'emballage:	3 pièces par bobine
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

Filtre à vue 5AW

Fréquence:

1568 MHz

Perte d'insertion:

20,0 dB au maximum.

Taille:

2.5*2.0*0.7 mm

largeur de bande 3db:

Type 43 MHz

Plage de température de fonctionnement:

-40 à +85°C

Plage de température de stockage:

-55~+125℃

Capacité d'approvisionnement:

30Kpcs par mois

Mettre en évidence:

Filtre à scie personnalisé SMD 2520

filtre à scie personnalisé 1568MHz

Filtre à haute fréquence à faible perte

Description du produit

SMD à haute fréquence 2520 SAW Filtre 1568MHz Pour l'amplitude, composant de scie à faible perte

Caractéristiques

Emballage en céramique pour la technologie de montage en surface (SMT)

Filtre SAW à haute fréquence

Taille de l'emballage 2,5 × 2,0 × 0,65 mm

Type d'emballage DCC4A

Appareil électrostatique sensible (ESD)

Montage automatique et soudage par reflux

Conforme à la directive RoHS et exempt de Pb

Les spécifications

Nom de l'article		Le minimum	Typique	Nombre maximal	Unité
Fréquence centrale		15680,00 MHz ou autre haute fréquence			fréquences de fréquence
Perte d'insertion			1.4	2.0	dB
Perte d'insertion	15590,08 à 1563,098 MHz		1.6	2.5	dB
Perte d'insertion	15730,42 à 1577,420 MHz		1.7	2.5	dB
L'amplitude de l'ondulation (p-p)	1559.098~1577.42MHz		0.5	1.0	dB
Largeur de bande de 3 dB		35	43		fréquences de fréquence
Ripple de retard de groupe	1559.098~1577.42MHz		10	30	ns
Attenuation absolue	DC~1463.00MHz	32	38		dB
	1463Pour les appareils à commande numérique	38	43		dB
	1493Pour les appareils de traitement de l'air	35	40		dB
	1512Pour les appareils à commande numérique	50	55		dB
	1643Pour les appareils à commande numérique	48	53		dB
	1673Pour les appareils à commande numérique	40	45		dB
	2000Pour les appareils à commande numérique	25	30		dB
VSWR d'entrée	1559.098~1577.42MHz		1.5:1	2.0:1
Résultats VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
Température de fonctionnement		- Quarante		+ 85	°C
Température de stockage		- 55 ans		125	°C

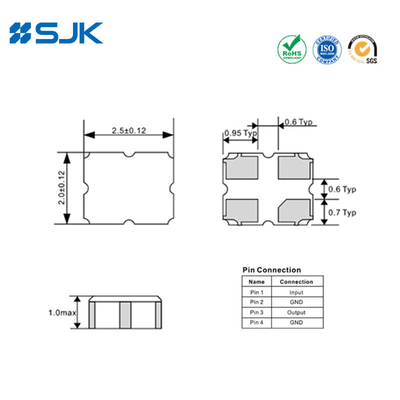

Les dimensions [mm]

SMD à haute fréquence 2520 SAW Filtre 1568MHz pour le composant de scie à faible perte d'amplitude 0
