Applications: Ethernet 10G, SONET, SATA, SAS, télécommunications, stockage, serveur, etc. Les services de télécommunications sont fournis par des fournisseurs de services de télécommunications.

Conforme à la directive RoHS / exempt de Pb

Les spécifications

Le type	SiT9366 MEMS
Type de sortie	Le système de surveillance de la qualité est utilisé pour les systèmes de surveillance de la qualité.
Plage de fréquences	1 à 220 MHz
Voltage d'alimentation	2Pour les appareils à haute tension:
Stabilité de fréquence	± 10 ppm à ± 25 ppm, ou spécifier
Température de fonctionnement	-40 à + 85 °C, -40 à + 105 °C
Voltage d'entrée élevé (VIH)	70% de Vdd
Voltage d'entrée bas (VIL)	30% de Vdd
Impédance d'entrée-pull-up	250 KΩ μ Max. (Pin1 logique haut)
Impédance d'entrée-pull-up	2MΩ Μmin. (Pin1 logique basse)
Temps de démarrage	3 secondes au maximum.
Le temps de reprise	3.8μsJe suis désolée.
Cycle de travail	45 à 55%
Consommation actuelle	89 mA au maximum.
OE désactiver le courant d'alimentation	58 mA au maximum.
Voltage de sortie différentiel	450 mV au maximum.
Courant de fuite de sortie désactivé	1 μA Max. Je vous en prie.
Courant de veille	100 μA au maximum.
Variation de la magnitude de la VOD	50 mV
Voltage de décalage	1.375V au maximum.
Variation de la magnitude du VOS	50 mV au maximum.
Temps de montée et de chute	290ps au maximum.
Temps d'activation ou de désactivation de l'OE	3.8ns au maximum.
Jitter de période RMS	10,6 PS au maximum.
Jitter de période RMS (aléatoire)	0.32pS au maximum.
Plage de température de stockage	-60 à + 150°C
Unité d'emballage	3225: 3000 pièces par bobine 5032 / 7050: 1000 pièces par bobine

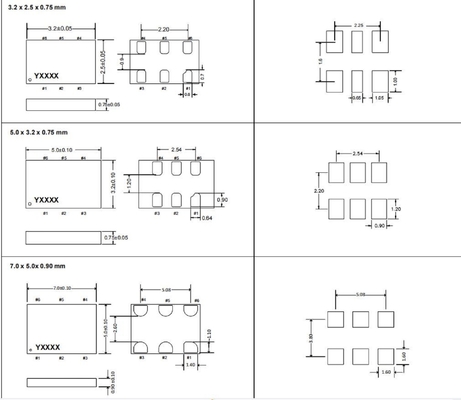

Les dimensions [mm]

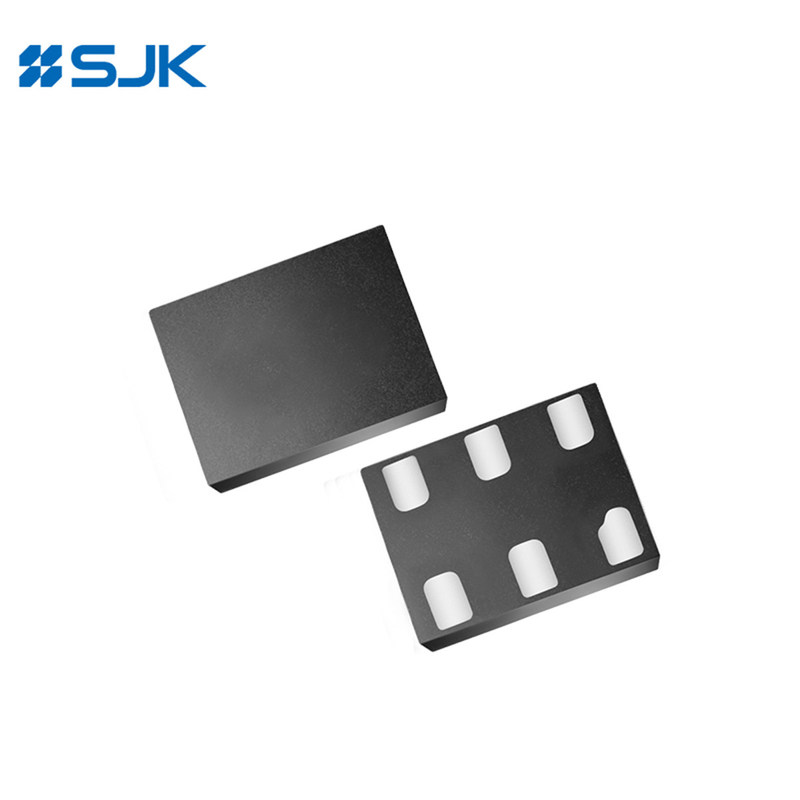

SiT9366 Ext Température industrielle MEMS Oscillateur de 2,25 V à 3,63 V 0

SiT9366 Ext Température industrielle MEMS Oscillateur de 2,25 V à 3,63 V 1
