Le type	6A Cristal à trou
Plage de fréquences	1 à 150 MHz
Tolérance à la fréquence (à 25°C)	± 20 ppm, ou spécifier
Stabilité de fréquence à la température de fonctionnement	± 20 ppm, ou spécifier
Plage de température de fonctionnement	-20°C à +70°C, ou spécifier
Plage de température de stockage	-55 à +125°C
Capacité de charge	16pF, 20pF, 30pF, 32pF, ou spécifier
Niveau du lecteur	1 à 500 μw (100 μW typique)
Capacité de shunt (C0)	7pF au maximum.
Vieillissement (à 25°C)	± 3 ppm/an au maximum.
Unité d'emballage	100 pièces.

Résistance en série équivalente (RSE)

Le secteur privé		3ème Overtone		5ème ton
1 à 3,0 MHz	350Ω au maximum.	20 à 25 MHz	50Ω au maximum.	70 à 100 MHz	60Ω au maximum.
3 à 3,5 MHz	150Ω au maximum.	25 à 30 MHz	40Ω au maximum.	100 à 125 MHz	60Ω au maximum.
3.5 à 4.0 MHz	90Ω au maximum.	30 à 75 MHz	40Ω au maximum.	125 à 150 MHz	60Ω au maximum.
4 à 7,0 MHz	60Ω au maximum.	75 à 100 MHz	60Ω au maximum.
7 à 15,0 MHz	35Ω au maximum.
15 à 30 MHz	25Ω au maximum.

Série 6A Unité cristalline HC-49U Avec 4000 MHz 30pF Plusmn 30ppm -40- 85C Plusmn 30ppm 0

Balises:

Céramique pour résonateur HC-49U

4un résonateur en céramique de.000MHz

Unités cristallines de 30 ppm

Produits connexes

vidéo

Unité de cristal de verre de haute précision de la série 6I SMD5032 8MHz à 54MHz Pour PC carte d'interface USB PDA DSC

Obtenez le meilleur prix

vidéo

Série 6P M49SMD Unité cristalline 7 x 4 mm Taille 6,7458 MHz à 50 MHz Pour les appareils industriels

Obtenez le meilleur prix

vidéo

Type de résonateur à basse fréquence de support de cristal UM-1

Obtenez le meilleur prix

vidéo

Unité de cristal SMD1210 à profil bas pour une plage de fréquences élevées de 26 MHz à 96 MHz pour appareil de système de communication sans fil

Obtenez le meilleur prix

vidéo

SMD2016 série 7F Unité cristalline de 16 MHz à 96 MHz pour de meilleures performances

Obtenez le meilleur prix

vidéo

Unité de cristal ultra miniature de la série 7Y SMD1612 24 MHz - 80 MHz pour les appareils de communication

Obtenez le meilleur prix

vidéo

Unité de cristal SMD2520 de la série 7E de 12 MHz à 96 MHz haute précision pour les communications sans fil

Obtenez le meilleur prix

vidéo

Unité de cristal de couture SMD3225 miniature et légère de la série 7U Stabilité à haute fréquence pour les applications à haute fréquence

Obtenez le meilleur prix

Détails Des Produits

Maison > Produits >

Résonateur de cristal

Série 6A Unité cristalline HC-49U Avec 4000 MHz 30pF Plusmn 30ppm -40- 85C Plusmn 30ppm

Toutes Les Catégories

Résonateur de cristal

Série 6A, unité de cristal HC-49/U

Série 6B, unité cristalline HC-49S/SS

Série 6C, unité de cristal HC-49SMD/49SSMD

Unité de cristal de la série 6P HC-M49SMD

Série 6D, unité de cristal UM-1

Série 6Z, unité cristalline de type cylindre

Série 7S, unité de cristal de couture SMD 1210

Série 7Y, unité de cristal de couture SMD 1612

Série 7F, unité de cristal de couture SMD 2016

Série 7E, unité de cristal de couture SMD 2520

Série 7U, unité de cristal de couture SMD 3225

Série 7I, unité de cristal de couture SMD 5032

Série 6G, unité de cristal de couture SMD 6035

Série 6F, unité de cristal de couture SMD 7050

Série 7Z, unité SMD 2520 en cristal de verre

Série 7V, unité SMD 3225 en cristal de verre

Série 6I, unité SMD 5032 en cristal de verre

Unité de cristal de verre SMD 6035

32Cristaux de fourchette de réglage de.768KHz

Série 7K, SMD 1610 Cristaux de fourchette de réglage

Série 7R, SMD 2012 Cristaux de fourchette de réglage

Série 7L, SMD 3215 cristal de fourchette de réglage

Série 7M, SMD 7015 Cristaux de fourchette de réglage

Série 6LC, SMD 8038 cristal de fourchette de réglage

Série 6LB, SMD 206B Cristal de fourchette de réglage

Série 6K6, cristal de fourche à réglage à 2*6 mm

Série 6K8, cristal de fourche à réglage 3*8 mm

Oscillateur à cristal

Série 8N, oscillateur à cristaux SMD 1612

L'oscillateur de cristal de la série 1N, SMD 2016

Série 2N, oscillateur à cristaux SMD 2520

Série 3N, oscillateur à cristaux SMD 3225

Série 7N, oscillateur à cristaux SMD 5032

Série 6N, oscillateur à cristaux SMD 7050

Série 9N, oscillateur à cristaux SMD 1490

Série 6MF, oscillateur à cristaux à grande taille à travers trou

Série 6MH, oscillateur à cristaux à demi-trous

Ossillateur différentiel

Série 3J, SMD 3225 LVPECL Oscillateur de sortie

Série 3D, oscillateur de sortie SMD 3225 LVDS

Série 3H, oscillateur de sortie SMD 3225 HCSL

Série 5J, SMD 5032 LVPECL Oscillateur de sortie

Série 5D, oscillateur de sortie SMD 5032 LVDS

Série 5H, oscillateur de sortie SMD 5032 HCSL

Série 7J, SMD 7050 LVPECL Oscillateur de sortie

Série 7B, oscillateur de sortie SMD 7050 LVDS

Série 7H, oscillateur de sortie SMD 7050 HCSL

Série 9J, SMD 1490 LVPECL Oscillateur de sortie

Série 9D, oscillateur de sortie SMD 1490 LVDS

OXO

Série 1X, SMD 9*7 Taille OCXO

Série 9X, SMD 1495 Taille OCXO

Série 5X, SMD 252211 Taille OCXO

Série 2X, OCXO à trous

Série 3X, trou à travers 20*20 OCXO

Série 9M, trou à travers 252512 OCXO

Série 6X, trous 362712 Taille OCXO

Les données relatives à l'équipement doivent être transmises à l'autorité compétente.

Série 7X, SMD 2016 TCXO / VC-TCXO

Série 7Q, SMD 2520 TCXO / VC-TCXO

Série 7T, SMD 3225 CMOS TCXO / VC-TCXO

Série 5T, SMD 5032 TCXO / VC-TCXO

Série 8T, SMD 7050 TCXO / VC-TCXO

Série 9T, SMD 1490 TCXO / VC-TCXO

Série 6T, TCXO / VC-TCXO à travers trou

La série 1T SMD 1612 TCXO/VC-TCXO

Série 8W SMD 3225 TCXO /VC-TCXO (onde sinusoïdale coupée)

Série 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Série 3S, SMD 3225 Sortie CMOS VCXO

Série 3P, SMD 3225 LVPECL Sortie VCXO

Série 5S, SMD 5032 Sortie CMOS VCXO

Série 5P, SMD 5032 LVPECL Sortie VCXO

Série 5V, SMD 5032 Sortie VCXO

Série 6S, SMD 7050 Sortie CMOS VCXO

Série 7P, SMD 7050 LVPECL Sortie VCXO

Série 6V, SMD 7050 sortie VCXO

Série 9S, SMD 1490 Sortie CMOS VCXO

Série 9P, SMD 1490 LVPECL Sortie VCXO

Série 9V, SMD 1490 sortie VCXO

Série 6RF, VCXO à grande taille à travers trou

Série 6RH, VCXO à demi-taille à travers trou

L'oscillateur RTC 32,768KHz

L'oscillateur SMD 2016 RTC de la série 2E

Série 2D, oscillateur SMD 2520 RTC

La série 3C, SMD 3225 RTC oscillateur

La série 5B, SMD 5032 RTC oscillateur

Série 7A, oscillateur SMD 7050 RTC

Le filtre à cristaux monolithiques (MCF)

Filtre à cristaux HC-49T

Filtre à cristaux UM-1

Filtre à cristaux UM-5

Filtre à cristaux CF à deux pôles

Filtre à cristaux CF à trois pôles

Filtre à cristaux CF à 4 pôles

Résonateur en céramique

Résonateur céramique de série ZTA, DIP et SMD

Résonateur céramique de série ZTT, DIP et SMD

Résonateur céramique de série ZTB, DIP et SMD

Filtre en céramique

Série LT10.7Filtre en céramique de type DIP et SMD

Filtre en céramique de type LT/LTS, DIP et SMD de la série

Filtre en céramique de type DIP de la série LT455...W

Filtre en céramique de type DIP de la série LT455...U

Filtre en céramique de type DIP de la série LT450...W

Filtre en céramique de type DIP de la série LT450...U

Trappe en céramique de type DIP de la série XT

Résonateur SAW

F-11, résonateur de scie DIP (4 broches)

D-11, résonateur de scie DIP (3 broches)

TO-39, résonateur de scie DIP (3 broches)

Série 6AW, SMD 3225 Résonateur de scie

Résonateur SAW HC-49SMD

Résonateur SMD QCC4A SAW (5.0*3.5)

Le résonateur SMD DCC6C SAW (3*3)

Résonateur SMD DCC6 SAW (3.8*3.8)

Résonateur SMD QCC8C SAW (5.0*5.0)

Le résonateur SMD 2016 SAW ((2 broches)

Résonateur SMD 1814 SAW

Résonateur SMD 6026 SAW

Filtre à ciseaux

Série 5AW, SMD 2520 Filtre SAW

TO-39, filtre DIP SAW (3 épingles)

Le filtre à vue SMD DCC6C (3*3)

Le filtre à vue SMD DCC6 (3.8*3.8)

Le filtre à vue SMD QCC8B (3.8*3.8)

Le filtre à vue SMD QCC8C (5.0*5.0)

Le filtre à vue SMD QCC8D (3*3)

QCC12 Filtre de vue (SAW))

MEMS oscillateur à faible puissance

L'équipement doit être équipé d'un dispositif de mesure de la température.

SJK8008-2520 Oscillateur MEMS

SJK8008-3225 Oscillateur MEMS

SJK8008-5032 Oscillateur MEMS

SJK8008-7050 Oscillateur MEMS

Les données sont fournies par les autorités compétentes de l'État membre concerné.

SJK8009-2520 Oscillateur MEMS

SJK8009-3225 Oscillateur MEMS

SJK8009-5032 Oscillateur MEMS

SJK8009-7050 Oscillateur MEMS

SJK8208-5032 Oscillateur MEMS

SJK8209-2520 Oscillateur MEMS

SJK9005-2520 Oscillateur MEMS

SJK8918-Oscillateur à haute température (-40 ~ + 125 °C)

SJK8009-115 à 137 MHz, oscillateur à faible puissance

Oscillateur différentiel MEMS

SJK9121-3225 MEMS LVPECL Oscillateur de sortie

SJK9121-3225 Oscillateur de sortie MEMS LVDS

SJK9365-3225 Oscillateur de sortie MEMS HCSL

SJK9121-5032 L'oscillateur de sortie MEMS LVPECL

SJK9121-5032 Oscillateur de sortie MEMS LVDS

SJK9365-5032 L'oscillateur de sortie MEMS HCSL

SJK9121-7050 MEMS LVPECL Oscillateur de sortie

SJK9121-7050 Oscillateur de sortie MEMS LVDS

SJK9365-7050 Oscillateur de sortie MEMS HCSL

SJK9366-1 à 220 MHz, différentiel à faible jitter XO,LVDS, LVPECL et LVDS

SJK9121-1 à 220 MHz, ±10 à ±50 ppm Différentiel XO LVDS et LVPECL

Série 6A Unité cristalline HC-49U Avec 4000 MHz 30pF Plusmn 30ppm -40- 85C Plusmn 30ppm

Nom De Marque:	SJK
Numéro De Modèle:	49U
Nombre De Pièces:	1000 pièces
Prix:	negotiable
Détails De L'emballage:	3 000 pièces
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Nom de marque:

SJK

Certification:

SGS,ROHS,REACH

Numéro de modèle:

49U

Document:

6A-49U.pdf

Le paquet:

49U

Fréquence:

30,8845 MHz

Tolérance de fréquence à 25°C:

± 20 ppm

Température de fonctionnement:

-20~+70℃

Stabilité de fréquence:

± 20 ppm

Niveau d'entraînement:

100 uW (maximum)

Plage de température de stockage:

-55°C à +125°C

Stabilité de fréquence:

+/- 30 ppm (maximum)

Capacité de charge:

18 pF, 20 pF, 30 pF ou série

Fréquence du vieillissement:

+/- 5 ppm/an (maximum)

Mode d'oscillation:

Le secteur privé

Vieillissement à 25°C:

+/- 5 ppm/an (maximum)

Résistance à l'isolation:

500 MOhm (min)

Tolérance à la fréquence:

+/- 30 ppm

Plage de température de fonctionnement:

-20°C à +70°C

Type de colis:

HC-49/U

Quantité de commande min:

1000 pièces

Prix:

negotiable

Détails d'emballage:

3 000 pièces

Délai de livraison:

6-8weeks

Le stock:

Ne sont plus en stock

Méthode de transport:

Expresse

Définition:

Résonateur en cristaux HC-49U avec une fréquence de 4 000 MHz 30 pF ± 30 ppm -40~+85°C ± 50 ppm

Conditions de paiement:

T/T

Capacité d'approvisionnement:

30Kpcs par mois

Mettre en évidence:

Céramique pour résonateur HC-49U

4un résonateur en céramique de.000MHz

Unités cristallines de 30 ppm

Description du produit

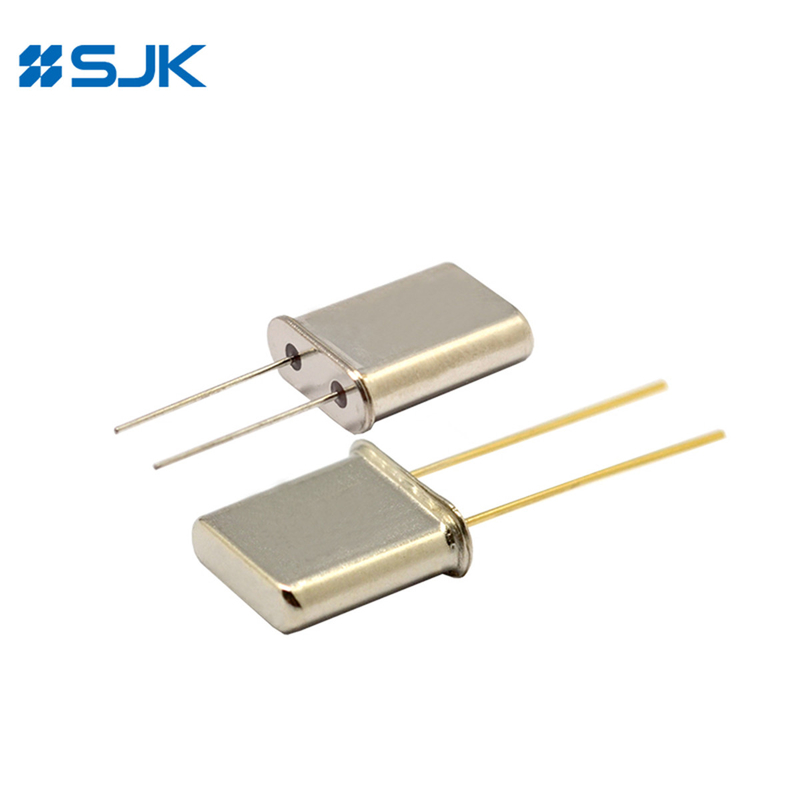

Résonateur en cristaux HC-49U avec une fréquence de 4 000 MHz 30 pF ± 30 ppm -40~+85°C ± 50 ppm

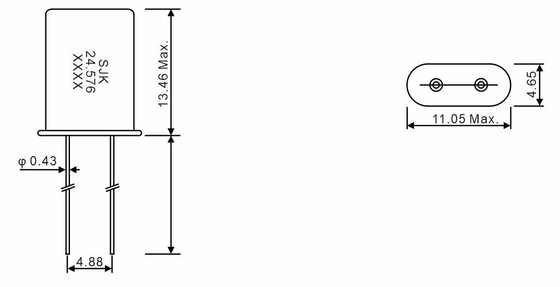

6A Cristal

HC-49U en cristal soudé.
L'emballage métallique hermétique assure une fiabilité élevée.
Package de fixation pour le chargement automatique.

Les spécifications

Le type	6A Cristal à trou
Plage de fréquences	1 à 150 MHz
Tolérance à la fréquence (à 25°C)	± 20 ppm, ou spécifier
Stabilité de fréquence à la température de fonctionnement	± 20 ppm, ou spécifier
Plage de température de fonctionnement	-20°C à +70°C, ou spécifier
Plage de température de stockage	-55 à +125°C
Capacité de charge	16pF, 20pF, 30pF, 32pF, ou spécifier
Niveau du lecteur	1 à 500 μw (100 μW typique)
Capacité de shunt (C0)	7pF au maximum.
Vieillissement (à 25°C)	± 3 ppm/an au maximum.
Unité d'emballage	100 pièces.

Résistance en série équivalente (RSE)

Le secteur privé		3ème Overtone		5ème ton
1 à 3,0 MHz	350Ω au maximum.	20 à 25 MHz	50Ω au maximum.	70 à 100 MHz	60Ω au maximum.
3 à 3,5 MHz	150Ω au maximum.	25 à 30 MHz	40Ω au maximum.	100 à 125 MHz	60Ω au maximum.
3.5 à 4.0 MHz	90Ω au maximum.	30 à 75 MHz	40Ω au maximum.	125 à 150 MHz	60Ω au maximum.
4 à 7,0 MHz	60Ω au maximum.	75 à 100 MHz	60Ω au maximum.
7 à 15,0 MHz	35Ω au maximum.
15 à 30 MHz	25Ω au maximum.

Série 6A Unité cristalline HC-49U Avec 4000 MHz 30pF Plusmn 30ppm -40- 85C Plusmn 30ppm 0

Balises:

Céramique pour résonateur HC-49U

4un résonateur en céramique de.000MHz

Unités cristallines de 30 ppm

Produits connexes

vidéo

Unité de cristal de verre de haute précision de la série 6I SMD5032 8MHz à 54MHz Pour PC carte d'interface USB PDA DSC

Obtenez le meilleur prix

vidéo

Série 6P M49SMD Unité cristalline 7 x 4 mm Taille 6,7458 MHz à 50 MHz Pour les appareils industriels

Obtenez le meilleur prix

vidéo

Type de résonateur à basse fréquence de support de cristal UM-1

Obtenez le meilleur prix

vidéo

Unité de cristal SMD1210 à profil bas pour une plage de fréquences élevées de 26 MHz à 96 MHz pour appareil de système de communication sans fil

Obtenez le meilleur prix

vidéo

SMD2016 série 7F Unité cristalline de 16 MHz à 96 MHz pour de meilleures performances

Obtenez le meilleur prix

vidéo

Unité de cristal ultra miniature de la série 7Y SMD1612 24 MHz - 80 MHz pour les appareils de communication

Obtenez le meilleur prix

vidéo

Unité de cristal SMD2520 de la série 7E de 12 MHz à 96 MHz haute précision pour les communications sans fil

Obtenez le meilleur prix

vidéo

Unité de cristal de couture SMD3225 miniature et légère de la série 7U Stabilité à haute fréquence pour les applications à haute fréquence

Obtenez le meilleur prix

Résonateur de cristal

Série 6A, unité de cristal HC-49/U

Série 6B, unité cristalline HC-49S/SS

Série 6C, unité de cristal HC-49SMD/49SSMD

Unité de cristal de la série 6P HC-M49SMD

Série 6D, unité de cristal UM-1

Série 6Z, unité cristalline de type cylindre

Série 7S, unité de cristal de couture SMD 1210

Série 7Y, unité de cristal de couture SMD 1612

Série 7F, unité de cristal de couture SMD 2016

Série 7E, unité de cristal de couture SMD 2520

Série 7U, unité de cristal de couture SMD 3225

Série 7I, unité de cristal de couture SMD 5032

Série 6G, unité de cristal de couture SMD 6035

Série 6F, unité de cristal de couture SMD 7050

Série 7Z, unité SMD 2520 en cristal de verre

Série 7V, unité SMD 3225 en cristal de verre

Série 6I, unité SMD 5032 en cristal de verre

Unité de cristal de verre SMD 6035

32Cristaux de fourchette de réglage de.768KHz

Série 7K, SMD 1610 Cristaux de fourchette de réglage

Série 7R, SMD 2012 Cristaux de fourchette de réglage

Série 7L, SMD 3215 cristal de fourchette de réglage

Série 7M, SMD 7015 Cristaux de fourchette de réglage

Série 6LC, SMD 8038 cristal de fourchette de réglage

Série 6LB, SMD 206B Cristal de fourchette de réglage

Série 6K6, cristal de fourche à réglage à 2*6 mm

Série 6K8, cristal de fourche à réglage 3*8 mm

Oscillateur à cristal

Série 8N, oscillateur à cristaux SMD 1612

L'oscillateur de cristal de la série 1N, SMD 2016

Série 2N, oscillateur à cristaux SMD 2520

Série 3N, oscillateur à cristaux SMD 3225

Série 7N, oscillateur à cristaux SMD 5032

Série 6N, oscillateur à cristaux SMD 7050

Série 9N, oscillateur à cristaux SMD 1490

Série 6MF, oscillateur à cristaux à grande taille à travers trou

Série 6MH, oscillateur à cristaux à demi-trous

Ossillateur différentiel

Série 3J, SMD 3225 LVPECL Oscillateur de sortie

Série 3D, oscillateur de sortie SMD 3225 LVDS

Série 3H, oscillateur de sortie SMD 3225 HCSL

Série 5J, SMD 5032 LVPECL Oscillateur de sortie

Série 5D, oscillateur de sortie SMD 5032 LVDS

Série 5H, oscillateur de sortie SMD 5032 HCSL

Série 7J, SMD 7050 LVPECL Oscillateur de sortie

Série 7B, oscillateur de sortie SMD 7050 LVDS

Série 7H, oscillateur de sortie SMD 7050 HCSL

Série 9J, SMD 1490 LVPECL Oscillateur de sortie

Série 9D, oscillateur de sortie SMD 1490 LVDS

OXO

Série 1X, SMD 9*7 Taille OCXO

Série 9X, SMD 14*9*5 Taille OCXO

Série 5X, SMD 25*22*11 Taille OCXO

Série 2X, OCXO à trous

Série 3X, trou à travers 20*20 OCXO

Série 9M, trou à travers 25*25*12 OCXO

Série 6X, trous 36*27*12 Taille OCXO

Les données relatives à l'équipement doivent être transmises à l'autorité compétente.

Série 7X, SMD 2016 TCXO / VC-TCXO

Série 7Q, SMD 2520 TCXO / VC-TCXO

Série 7T, SMD 3225 CMOS TCXO / VC-TCXO

Série 5T, SMD 5032 TCXO / VC-TCXO

Série 8T, SMD 7050 TCXO / VC-TCXO

Série 9T, SMD 1490 TCXO / VC-TCXO

Série 6T, TCXO / VC-TCXO à travers trou

La série 1T SMD 1612 TCXO/VC-TCXO

Série 8W SMD 3225 TCXO /VC-TCXO (onde sinusoïdale coupée)

Série 7W SMD 2520 TCXO /VC-TCXO (CMOS)

VCXO

Série 3S, SMD 3225 Sortie CMOS VCXO

Série 3P, SMD 3225 LVPECL Sortie VCXO

Série 5S, SMD 5032 Sortie CMOS VCXO

Série 5P, SMD 5032 LVPECL Sortie VCXO

Série 5V, SMD 5032 Sortie VCXO

Série 6S, SMD 7050 Sortie CMOS VCXO

Série 7P, SMD 7050 LVPECL Sortie VCXO

Série 6V, SMD 7050 sortie VCXO

Série 9S, SMD 1490 Sortie CMOS VCXO

Série 9P, SMD 1490 LVPECL Sortie VCXO

Série 9X, SMD 1495 Taille OCXO

Série 5X, SMD 252211 Taille OCXO

Série 9M, trou à travers 252512 OCXO

Série 6X, trous 362712 Taille OCXO
