Name: Résistance à la corrosion de l'air et de l'air
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 9*7 OCXO
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SMD 9*7 OCXO
Nombre De Pièces:	1 000 pièces
Prix:	Negotiate
Détails De L'emballage:	1000pcs /reel
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Nom de l'article:

SMD de la série 1X 9*7 OCXO

Fréquence:

10 MHz à 50 MHz

Taille du colis:

9.7*7.5*4.1 mm

Voltage d'alimentation:

3.3V /5V

Type de sortie:

HCMOS / ondes sinus découpées

Produit vert:

Conforme à la directive RoHS, exempt de Pb

Capacité d'approvisionnement:

PCs 30K par mois

Mettre en évidence:

Ossillateur octo à 4 plateaux

Octo-oscillateur SMD 9 x 7

Commutateur de bruit ultra basse phase ocxo

Description du produit

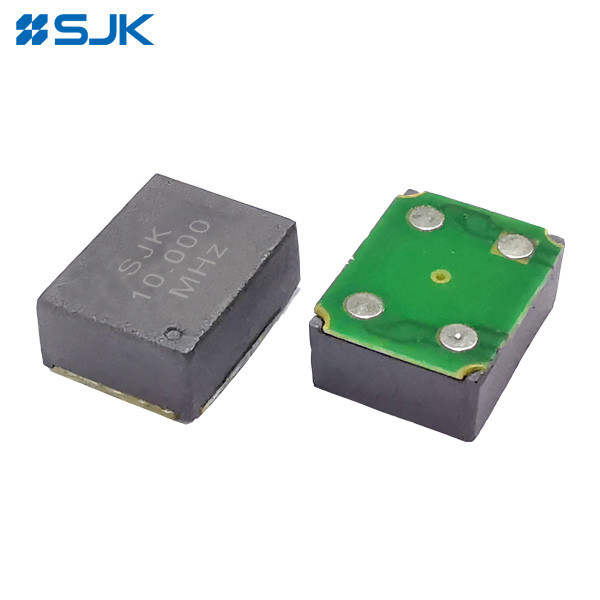

High Stability Miniature 4-pad SMD Package OCXO 1X Série SMD 9*7 Taille OCXO pour le commutateur numérique de synthétiseur

Caractéristiques:

Dimension 9,7 × 7,5 × 4,1 mm, fournisseur SMD miniature à 4 plaquettes
3.3V, 5V, tensions d'alimentation
Stratum 3 est une couche
Type de sortie: ondes sinus coupées / HCMOS
Plage de fréquences élevées: 10 MHz à 50 MHz
Stabilité ± 20 pppb au-dessus de -40°C à + 85°C
La régulation de la tension (régulation électronique de la fréquence) est disponible
Application pour les petites cellules, les tests et les instruments, les synthétiseurs, les commutateurs numériques, les appareils de télécommunication portables, etc.
Conforme à la réglementation RoHS / exempt de Pb

Spécifications électroniques:

Nom de l'article		SMD de la série 1X 9*7 OCXO
Forme d'onde de sortie		HCMOS		Vague sinusoïdale coupée
Plage de fréquences		10 MHz à 50 MHz		10 MHz à 50 MHz
Voltage d'alimentation		3.3V	5V	3.3V	5V
Tolérance initiale d'étalonnage		Le débit d'air doit être supérieur ou égal à ± 500 ppm (max.)		Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air.
		Vcon = +1,65V	Vcon = +2,5 V	Vcon = +1,65V	Vcon = +2,5 V
Type de coupe de cristal utilisé		Cristaux de coupe IT
Stabilité de fréquence	Par rapport à la température	± 10 ppm (max.) au-dessus de -30°C à +70°C
		±20 ppb (max.) au-dessus de -40°C à +85°C
	Versus la tension d'alimentation	± 10 ppm maximum (Vcc±5%)
	vs Temps d'échauffement	5 minutes maximum, à ±0,1 ppm de sa fréquence de référence
	Versus le vieillissement	± 3,0 ppm max./après 30 jours ; ± 600 ppm max./première année ; ± 3 ppm max. sur une période de 10 ans.
	Par rapport au reflux	± 1,0 ppm maximum, 1 reflux et mesuré 24 heures plus tard.
Contrôle de tension allumé Nom de l'émetteur	Plage de réglage de fréquence	± 5 ppm min.
	Plage de régulation de la tension	Pour les véhicules à moteur à combustion		+2,5 V±2,5 V
	Fonction de transfert	Positif: augmentation de la tension de commande augmente la fréquence de sortie.
	Impédance d'entrée	100 KΩ par minute.
	Linearité de l'EFC	± 10% au maximum.
Le pouvoir	Dissipation de l'énergie (@ 25°C)	0.4 watts maximum à l'état d'équilibre; 350 mA maximum à l'allumage
Produits	Logic de sortie élevé (V)_{Je suis désolé.})	+2,4 V min.	+4,5 V par minute.	-	-
	Logic de sortie faible (V)_L.O.)	+0,4V au maximum.	+0,5V au maximum.	-	-
	Cycle de travail	45 à 55%		-
	Charge	15pF		10KΩ//10pF ± 10%
	Niveau de tension de sortie (de haut en bas)	-	-	00,8 Vp-p min.
	Temps de montée / temps de chute	7nS max. (20% à 80% de la forme d'onde)
	Le décalage du bruit de phase [20MHz] (type)	10 Hz	100 Hz	1KHz	10 kHz
		-98 dBc	-126 dBc	- 145 dBc	-152 dBc
Température de fonctionnement		-20°C à +70°C, -40°C à +85°C, ou spécifier
Température de stockage		-55 à +125°C
Taille de l'emballage (LWH)		9.77.54.1 mm
Unité d'emballage		1000 pièces par bobine

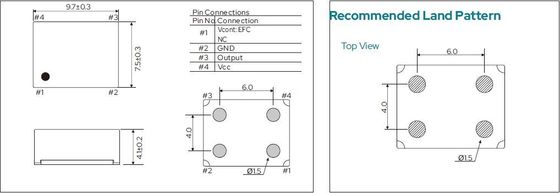

Les dimensions:

Résistance à la corrosion de l'air et de l'air 0

Balises:

Par le trou 4 épingle 25 * 25mm OCXO Support 10MHz, 100Mz 5 ~ 100MHz 5.0V Ou 12V ± 100ppb Ou ± 20ppb Pour les télécommunications
