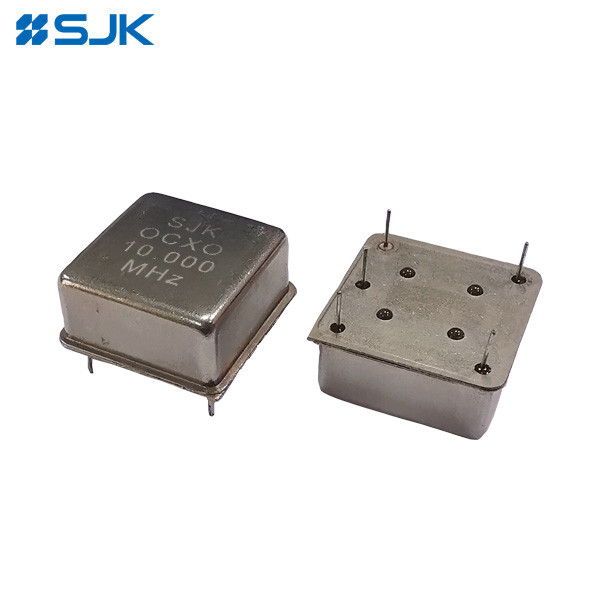

Name: Série 3X par trou 20*20 OCXO Plage de fréquences élevées 5MHz-40MHz Haute stabilité 10ppb Pour les télécommunications
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: DIP 20*20 OCXO
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	DIP 20*20 OCXO
Nombre De Pièces:	100 pièces
Prix:	Negotiate
Détails De L'emballage:	1000 pièces par boîte
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Nom de l'article:

La série 3X DIP 20*20 OCXO

Plage de fréquences:

5 MHz à 40 MHz

Taille du colis:

20.6*20,6*11,0 mm

Type de colis:

À travers-trou

Type de sortie:

HCMOS

Voltage d'alimentation:

3.3V /5V

Capacité d'approvisionnement:

PCs 30K par mois

Mettre en évidence:

un oscillateur ocxo 20 x 20

ocxo-oscillateur 5 MHz

Oscillateur à haute fréquence de 40 MHz

Description du produit

Série 3X trou à travers 20*20 OCXO Plage de fréquences élevées 5MHz-40MHz Haute stabilité 10ppb Pour les télécommunications

Caractéristiques:

Dimension 20,6 × 20,6 × 11,0 mm, boîtier à travers le trou tout métal
3.3V, 5V, tensions d'alimentation
Cristaux SC-Cut
Type de sortie: HCMOS
Plage de fréquences élevées: 5MHz à 40MHz
Stabilité ± 10 pppb au-dessus de -40°C à + 85°C
La régulation de la tension (régulation électronique de la fréquence) est disponible
Application pour SDH/SONET, Test & Instrumentation, Synthétiseur, commutateur numérique, circuit de synchronisation de référence, etc.
Conforme à la réglementation RoHS / exempt de Pb

Spécifications électroniques:

Nom de l'article		La série 3X DIP 20*20 OCXO
Forme d'onde de sortie		HCMOS
Plage de fréquences		5 MHz à 40 MHz
Voltage d'alimentation		3.3V		5V
Tolérance initiale d'étalonnage		Le système de détection de la pollution doit être conforme à l'annexe II.
		Vcon = +1,65V		Vcon = +2,5 V
Type de coupe de cristal utilisé		Cristaux de coupe SC
Stabilité de fréquence	Par rapport à la température	± 10 pppb max. de plus de -30°C à +70°C
		± 10 pppb max. de plus de -30°C à +70°C
		± 10 ppb max. de plus de -40°C à +85°C
	Versus la tension d'alimentation	± 10 ppm maximum (Vcc±5%)
	vs Temps d'échauffement	3 minutes maximum, dans un rayon de ±50 pppb de sa fréquence de référence
	Versus le vieillissement	± 0,5 pppb max./après 30 jours ; ± 50 pppb max./première année ; ± 300 pppb max. sur 10 ans.
Contrôle de tension allumé Nom de l'émetteur	Plage de réglage de fréquence	± 0,5 ppm min, ± 2 ppm maximum.
	Plage de régulation de la tension	Pour les véhicules à moteur à combustion		+2,5 V±2,5 V
	Fonction de transfert	Positif: augmentation de la tension de commande augmente la fréquence de sortie.
	Impédance d'entrée	100 KΩ par minute.
	Linearité de l'EFC	± 10% au maximum.
Le pouvoir	Dissipation de l'énergie (@ 25°C)	1.3 Watts maximum à l'état d'équilibre; 800 mA maximum à l'allumage
Produits	Logic de sortie élevé (V)_{Je suis désolé.})	+2,4 V min.		+3,5 V par minute.
	Logic de sortie faible (V)_L.O.)	+0,5V au maximum.		+0,5V au maximum.
	Cycle de travail	45 à 55%
	Charge	15pF
	Temps de montée / temps de chute	7nS max. (20% à 80% de la forme d'onde)
	Le décalage du bruit de phase [20MHz] (type)	10 Hz	100 Hz	1KHz	10 kHz
		-115 dBc	-135 dBc	- 145 dBc	- 150 dBc
Température de fonctionnement		-20°C à +70°C, -40°C à +85°C, ou spécifier
Température de stockage		-55 à +125°C
Taille de l'emballage (LWH)		20.620,611,0 mm
Unité d'emballage		1000 pièces par boîte

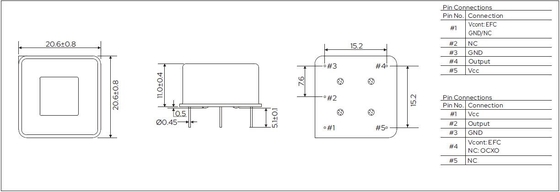

Les dimensions:

Série 3X par trou 20*20 OCXO Plage de fréquences élevées 5MHz-40MHz Haute stabilité 10ppb Pour les télécommunications 0
