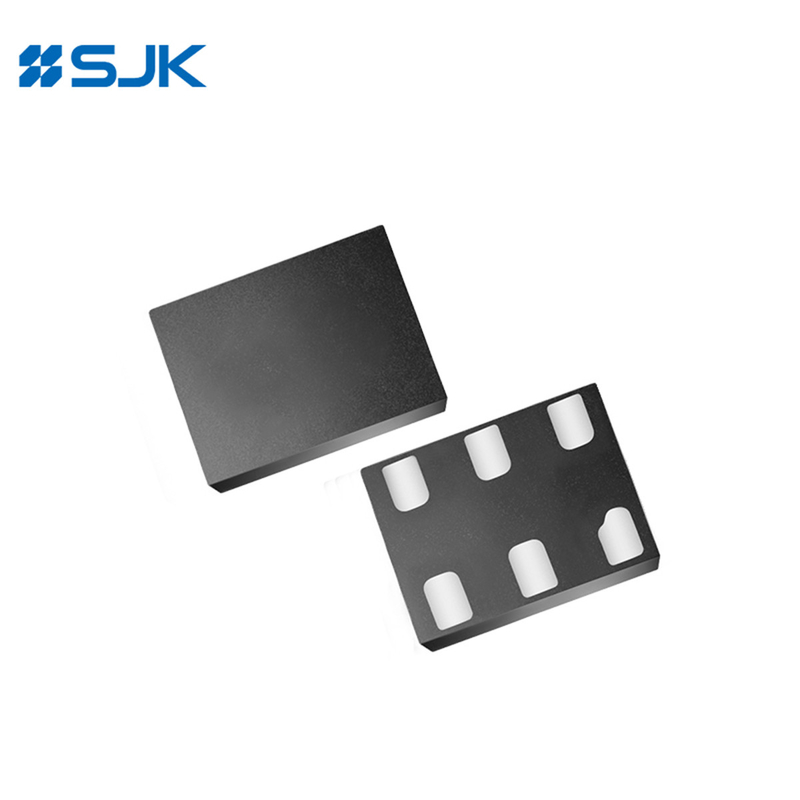

Name: SMD 3225 MEMS HCSL à bas jitre avec support d'oscillateur différentiel 1-220MHz 2,25-3,63V
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SiT9365AI -4B2-33E125.000000T
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SiT9365AI -4B2-33E125.000000T
Nombre De Pièces:	1000 pièces
Prix:	negotiable
Détails De L'emballage:	1000PCS/REEL
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, Reach

Modèle:

SJK9365 Sortie HCSL du MEMS

Plage de fréquences:

1 à 220 MHz

Voltage d'alimentation:

2Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d

Type de sortie:

HCSL

Stabilité de fréquence:

Le produit doit être soumis à un contrôle d'approvisionnement.

Taille:

3.2*2,5 mm

Applications:

10G Ethernet, SATA, stockage, serveur, télécommunications, station de base, etc.

Le paquet:

3225

Capacité d'approvisionnement:

80 pièces/jour

Mettre en évidence:

Les données de l'échantillon sont fournies par le fabricant de l'échantillon.

L'oscillateur MEMS à faible jitter

Oscillateur différentiel 220 MHz

Description du produit

SMD 3225 MEMS HCSL à bas jitre avec support d'oscillateur différentiel 1-220MHz 2,25-3,63V

Caractéristiques

Toute fréquence comprise entre 1 MHz et 220 MHz avec une précision de 6 décimales

La température varie de -40°C à 105°C.

0Jitter de phase RMS de 0,1ps sur une fréquence comprise entre 12 kHz et 20 MHz

Plage de température industrielle et commerciale étendue

Les types de signalisation de sortie LVDS et LVPECL

Taille avec 3,2 x 2.55,0 fois 3.2, 7,0 × 5,0 mm

Montage automatique et soudage par reflux

Applications: Ethernet 10G, SONET, SATA, SAS, télécommunications, stockage, serveur, etc. Les services de télécommunications sont fournis par des fournisseurs de services de télécommunications.

Conforme à la directive RoHS / exempt de Pb

Les spécifications

Le type	SiT9365 MEMS
Type de sortie	HCSL
Plage de fréquences	1 à 220 MHz
Voltage d'alimentation	2Pour les appareils à haute tension:
Stabilité de fréquence	± 10 ppm à ± 25 ppm, ou spécifier
Température de fonctionnement	-40 à + 85 °C, -40 à + 105 °C
Voltage d'entrée élevé (VIH)	70% de Vdd
Voltage d'entrée bas (VIL)	30% de Vdd
Impédance d'entrée-pull-up	250 KΩ μ Max. (Pin1 logique haut)
Impédance d'entrée-pull-up	2MΩ Μmin. (Pin1 logique basse)
Temps de démarrage	3 secondes au maximum.
Le temps de reprise	3.8 μs au maximum.
Cycle de travail	45 à 55%
Consommation actuelle	89 mA au maximum.
OE désactiver le courant d'alimentation	58 mA au maximum.
Voltage de sortie différentiel	450 mV au maximum.
Courant de fuite de sortie désactivé	1 μA Max. Je vous en prie.
Courant de veille	100 μA au maximum.
Variation de la magnitude de la VOD	50 mV
Voltage de décalage	1.375V au maximum.
Variation de la magnitude du VOS	50 mV au maximum.
Temps de montée et de chute	290ps au maximum.
Temps d'activation ou de désactivation de l'OE	3.8ns au maximum.
Jitter de période RMS	10,6 PS au maximum.
Jitter de période RMS (aléatoire)	0.32pS au maximum.
Plage de température de stockage	-60 à + 150°C
Unité d'emballage	3225: 3000 pièces par bobine 5032 / 7050: 1000 pièces par bobine

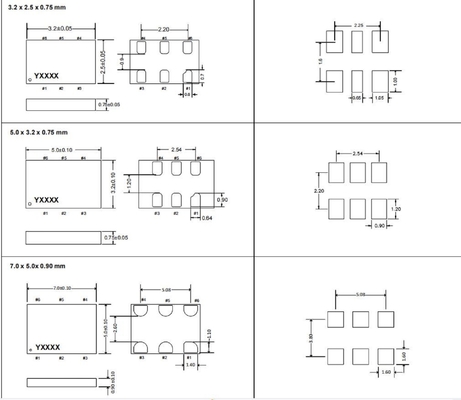

Les dimensions [mm]

SMD 3225 MEMS HCSL à bas jitre avec support d'oscillateur différentiel 1-220MHz 2,25-3,63V 0

SMD 3225 MEMS HCSL à bas jitre avec support d'oscillateur différentiel 1-220MHz 2,25-3,63V 1

SMD 3225 MEMS HCSL à bas jitre avec support d'oscillateur différentiel 1-220MHz 2,25-3,63V 2 +86-755-88352869

SMD 3225 MEMS HCSL à bas jitre avec support d'oscillateur différentiel 1-220MHz 2,25-3,63V 3 Je vous en prie.
