Name: SJK8209 2520 Oscillateur MEMS à haute fréquence 80 à 220 MHz ±10 à ±50 ppm Pour les télécommunications et les réseaux
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SiT8209AC-23-25E-156.000000T, dont le numéro de série est
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SiT8209AC-23-25E-156.000000T, dont le numéro de série est
Nombre De Pièces:	100 pièces
Prix:	negotiable
Détails De L'emballage:	3 pièces par bobine ou 1 pièce par bobine
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

SJK8209 Série d'oscillateur MEMS haute fréquence haute performance

Plage de fréquences:

80 à 220 MHz

Type de sortie:

Compatible avec le système LVCMOS/LVTTL

Stabilité de fréquence:

± 10 ppm

Taille:

2.0x1.6, 2,5 x 2.0, 3,2 x 2.5, 5,0 x 3.2, 7,0 x 5,0 mm

Applications:

SATA, SAS, Ethernet, Ethernet 10 gigabits, SONET, PCI Express, vidéo, sans fil

Activation de la fonction:

- Oui, oui.

Voltage d'alimentation:

1Pour les appareils à commande numérique, le réglage de la tension doit être effectué à l'aide d'un

Courant d'alimentation:

1.5 μA

Charge de sortie:

15 pF

Type de colis:

SOT23-5

Plage de température de fonctionnement:

-40°C à +85°C

vieillissement:

± 3 ppm/an

Capacité d'approvisionnement:

8 pièces par jour

Mettre en évidence:

L'oscillateur de 2520 mems

oscillateur mems 80MHz

MEMS à fréquence 220 MHz

Description du produit

SJK8209 2520 Oscillateur MEMS à haute fréquence 80 à 220 MHz Haute performance ±10 à ±50 ppm pour les télécommunications, les réseaux

Caractéristiques

Toute fréquence comprise entre 80.000001 et 220 MHz avec une précision de 6 décimales

Remplacement à 100% des oscillateurs à base de quartz par un système de décharge de pointe à pointe

Jitter de phase ultra-faible: 0,5 ps (12 kHz à 20 MHz)

Stabilité de fréquence aussi basse que ±10 ppm

Plage de température industrielle ou commerciale étendue

Les données de sortie sont compatibles avec LVCMOS/LVTTL.

Des paquets standard à 4 broches: 2,5 x 2.0, 3,2 x 2.5, 5,0 x 3.2, 7,0 x 5,0 mm x mm

Une fiabilité exceptionnelle du silicium de 2 FIT ou 500 millions d'heures MTBF

Il est exempt de Pb, conforme à RoHS et REACH

Temps d'exécution extrêmement court

Applications

SATA, SAS, Ethernet, Ethernet 10 gigaoctets, SONET, PCI Express, vidéo, sans fil

Informatique, stockage, réseautage, télécommunications, contrôle industriel

Les spécifications

Le type	SJK8209 Oscillateur MEMS haute fréquence haute performance
Type de sortie	Les données relatives à l'émission et à l'émission de l'information sont fournies à l'autorité compétente.
Plage de fréquences	80 à 220 MHz
Voltage d'alimentation	10,8 V,2.5 V,20,8 V,3.3V
Stabilité de fréquence	± 10 ppm
Consommation actuelle	36 mA au maximum.
Courant de veille	70 mA au maximum.
Courant de désactivation OE	31 mA au maximum.
Température de fonctionnement	-40 à +85°C
Cycle de travail	45 à 55%
Temps de montée et de chute	2.0ns Max.
Voltage Vol (max.) /Voh (min.)	10%Vcc / 90%Vcc
Le système d'alimentation doit être équipé d'un système d'alimentation électrique.	30%Vcc / 70%Vcc
Impédance d'entrée-pull-up	250 KΩ Max. (Pin1 logique haut)
Impédance d'entrée-pull-up	2 MΩ Min. (Pin1 logique bas)
Temps de démarrage	5 secondes au maximum.
Activer/désactiver le temps	122 pouces au maximum.
Le temps de reprise	5 secondes au maximum.
Jitter de période RMS	4ps au maximum.
Jitter de période de pic à pic	30ps au maximum.
Jitter de phase RMS (12KHz à 20MHz)	2 secondes au maximum.
Température de stockage	-60 à + 150°C
Unités d'emballage	2016 / 2520 / 3225: 3000 pièces par rouleau 5032 / 7050: 1000 pièces par rouleau

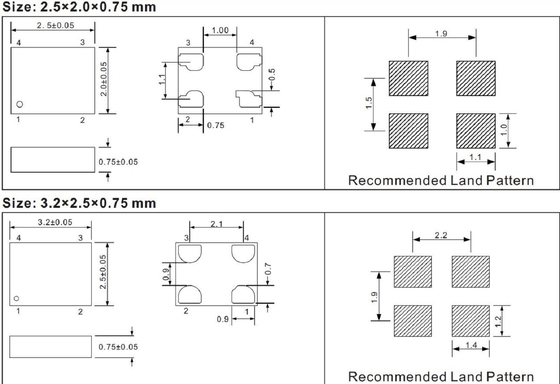

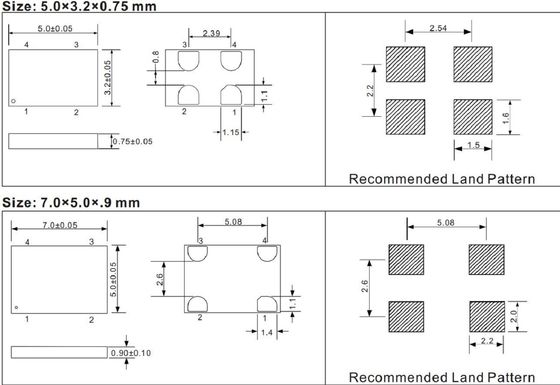

Les dimensions [mm]
