Name: 2520 TCXO 26MHz 1.8V-3.3V Sortie d'onde sinusoïdale coupée ± 0.5ppm -40- 85C 4 Pads Pad
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7Q26000MXX04K0A6
Price: 1,499.05 USD
Availability: InStock

Nom De Marque:	SJK
Numéro De Modèle:	SJK-7Q26000MXX04K0A6
Nombre De Pièces:	3 000 pièces
Prix:	negotiable
Détails De L'emballage:	3 pièces par bobine
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

SGS, RoHS, REACH

Modèle:

SMD de la série 7Q TCXO

Plage de fréquences:

26.000 MHz

Voltage d'alimentation:

10,8 V à 3,3 V

Type de sortie:

Vague sinusoïdale coupée

Taille:

2.5*2.0*0.85 mm

Stabilité de fréquence:

Pour les appareils de traitement des eaux usées:

Applications:

GPS, communications sans fil, téléphone portable, etc.

Le type:

Le SMD

Le paquet:

2520

Protection:

4 coussinets

Capacité d'approvisionnement:

70 pièces/m2

Mettre en évidence:

2520 TCXO 4 Pads Pads Pour les appareils électroniques

Pour les appareils à commande numérique

2520 TCXO 26 MHz

Description du produit

SMD 2520 TCXO 26MHz 1.8V-3.3V Sortie d'onde sinusoïdale coupée ± 0,5 ppm -40 ~ + 85 °C

Caractéristiques

logique de sortie LVCMOS, gamme de fréquences de 10 MHz à 60 MHz

Taille 2520, SMD hauteur 0,80 mm TCXO /VC-TCXO

Opérations à basse tension: 1,8 V, 2,5 V, 2,8 V, 3,3 V

Stabilité de fréquence: ±2 ppm à ±5 ppm

Fonction à 3 états

Montage automatique et soudage par reflux

Applications: Téléphonie mobile, communications sans fil, IoT, GPS, WLAN et plus encore

Conforme à la directive RoHS et exempt de Pb

Les spécifications

Le type		SMD de la série 7Q TCXO
Type de sortie		CMOS
Charge de sortie		15pF
Voltage d'alimentation		10,8 à 3,3 V
Plage de fréquences		10 à 60 MHz
Courant d'alimentation		10 mA au maximum.
Niveau de sortie		0Pour les appareils à commande numérique
Stabilité de fréquence	La tolérance	± 2,0 ppm max. (après 2 reflux)
	Par rapport à la température	Pour les appareils de traitement de l'air
	Versus la tension d'alimentation	± 0,2 ppm au maximum.	± 0,2 ppm au maximum.
	Versus le vieillissement	±1,0 ppm max./an
Cycle de travail		45 à 55%
Temps de montée/baisse		8 ans au maximum.
Temps de démarrage		5 secondes au maximum.
Température de fonctionnement		-40°C à +85°C, ou spécifier
Bruit de phase @26MHz	100 Hz	-110 dBc/Hz
	1KHz	-130 dBc/Hz
	10 kHz	- 145 dBc/Hz
Unité d'emballage		3000 pièces par bobine

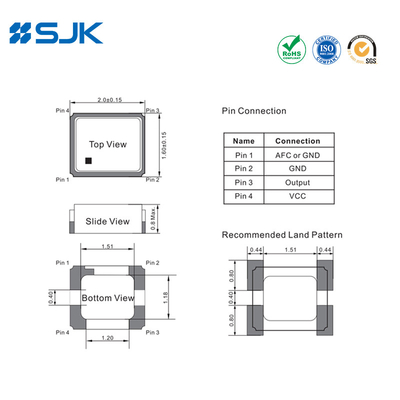

Les dimensions [mm]

2520 TCXO 26MHz 1.8V-3.3V Sortie d'onde sinusoïdale coupée ± 0.5ppm -40- 85C 4 Pads Pad 0

2520 TCXO 26MHz 1.8V-3.3V Sortie d'onde sinusoïdale coupée ± 0.5ppm -40- 85C 4 Pads Pad 1 +86-755-88352869

2520 TCXO 26MHz 1.8V-3.3V Sortie d'onde sinusoïdale coupée ± 0.5ppm -40- 85C 4 Pads Pad 2 Je vous en prie.
